Beschrijving
Diffuse sensor OT 31 K 1000 P3-T4
De lichtschermen en sensoren in de O-30 Universal-serie zijn veelzijdige en efficiënte apparaten, ideaal voor toepassingen in verpakkings-, assemblage- en handlingtechniek. Dankzij het compacte ontwerp met gestandaardiseerde montageafstand van 25,4 mm kunnen de sensoren snel en eenvoudig worden geïntegreerd. De sensoren bieden een compact ontwerp, werken met rood licht, hebben instelbare gevoeligheid, een schakelaar voor licht-/donkerwerking, volledig ingekapselde elektronische schakelingen die trilling bestendig zijn en een hoog detectiebereik. Bovendien hebben ze gestandaardiseerde montageafstand voor eenvoudige installatie.
Elektrische eigenschappen
- Voedingsspanning: 10 … 30 V DC
- Geen-load stroom (max.): 30 mA
- Isolatieweerstand: 1000 V

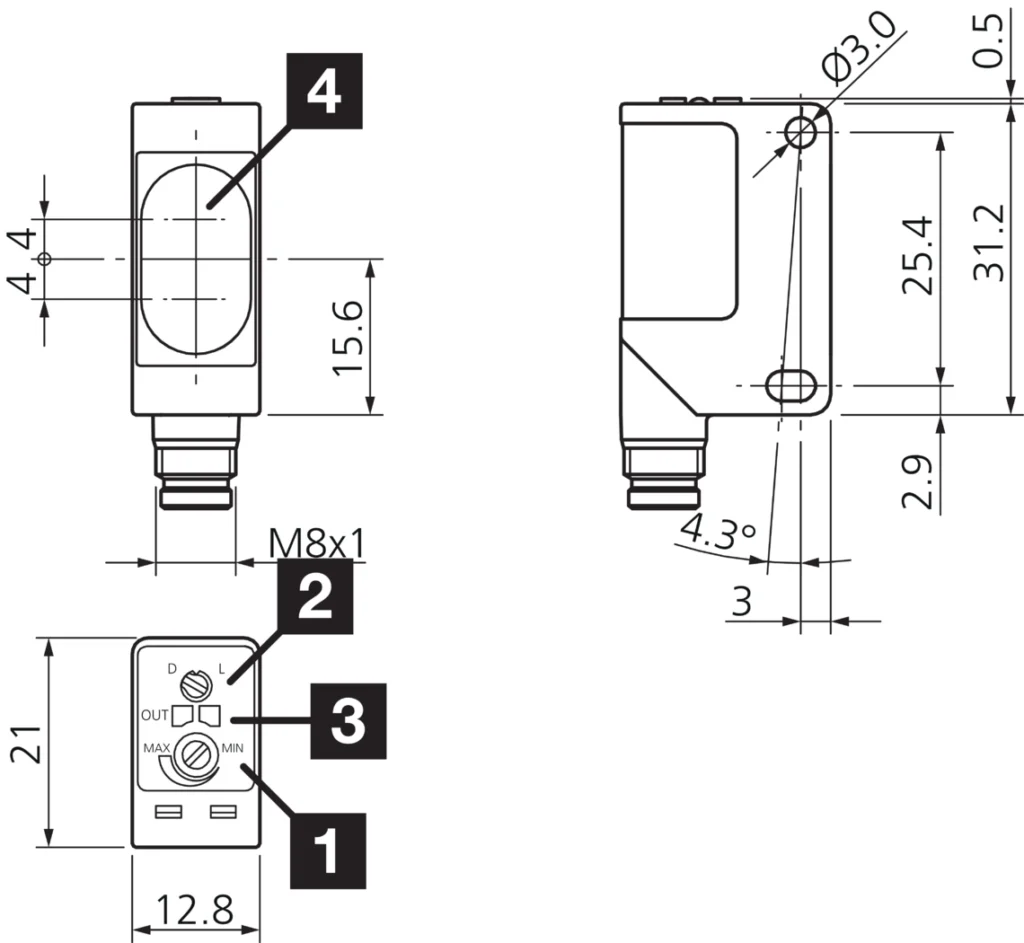

Mechanische eigenschappen
- Behuizingsafmetingen: 31,2 x 21 x 12,8 mm
- Behuizingslengte: 21 mm
- Behuizingshoogte: 31,2 mm
- Behuizingsbreedte: 12,8 mm
- Behuizingsmateriaal: Kunststof (PA 6.6)
- Materiaal venster: PMMA
Certificeringen / goedkeuringen
- Beschermingsklasse: III, werking op veiligheidslaagspanning
Algemene eigenschappen
- Werkingsprincipe: Retro reflecterende diffuse sensor
- Evaluatie: digitaal
- Ontwerp: Kubusvormig
Uitgang / interface
- Schakeluitgang: PNP, 100 mA, NO/NC, instelbaar
- Maximale spanningsval: 2 V
Optische gegevens
- Lichtbron: LED
- Kleur: Rood
- Golflengte: 630 nm
- Modulatie: Klok gemoduleerd
- Omgevingslichtimmuniteit: 3 kLx halogeenlicht, 10 kLx zonlicht
Detectie / meetbereik
- Bereik: 1000 mm
- Gestandaardiseerde meetplaat: 400 x 400 mm (wit)
- Schakelhysterese (max.): 10 %
Bediening / weergave
- Gevoeligheid instelbaar: Potentiometer
Tijdsgedrag
- Schakelfrequentie: 1000 Hz
- Reactietijd: 0,50 ms
- Vrijgavetijd: 0,50 ms
Omgevingscondities
- Bedrijfstemperatuur: -25 … +70 °C
- Temperatuurdrift: 1 mm/K
- Beschermingsgraad: IP67

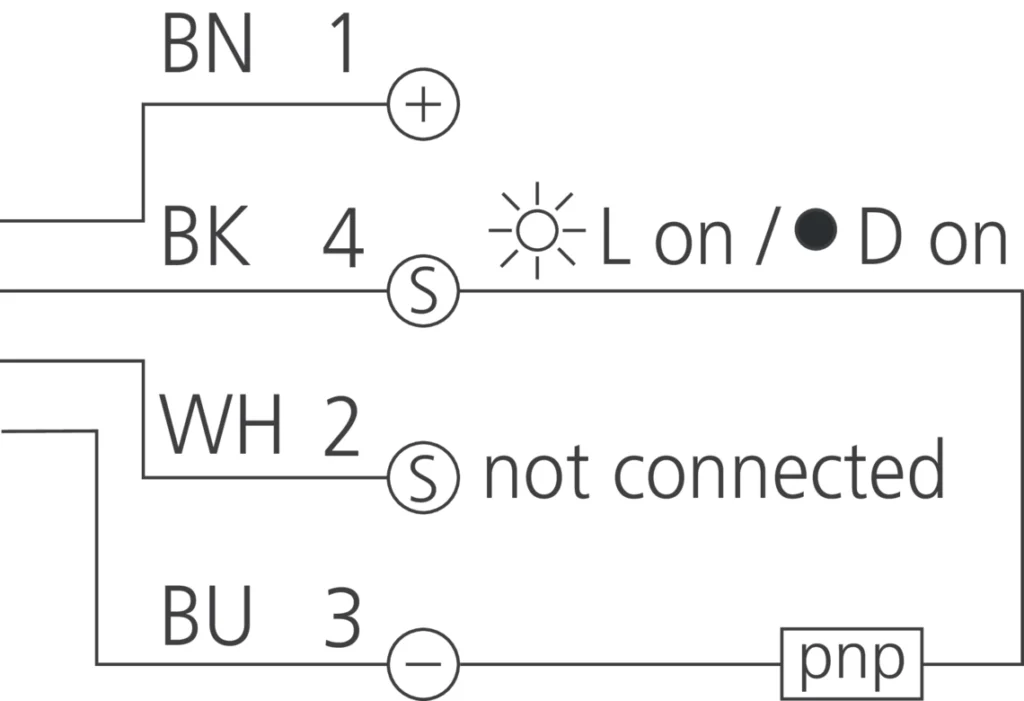

Elektrische aansluiting
- Aansluiting: Connector, M8, 4-polig
- Accessoires: Aansluitkabel TK … /4
