Beschrijving

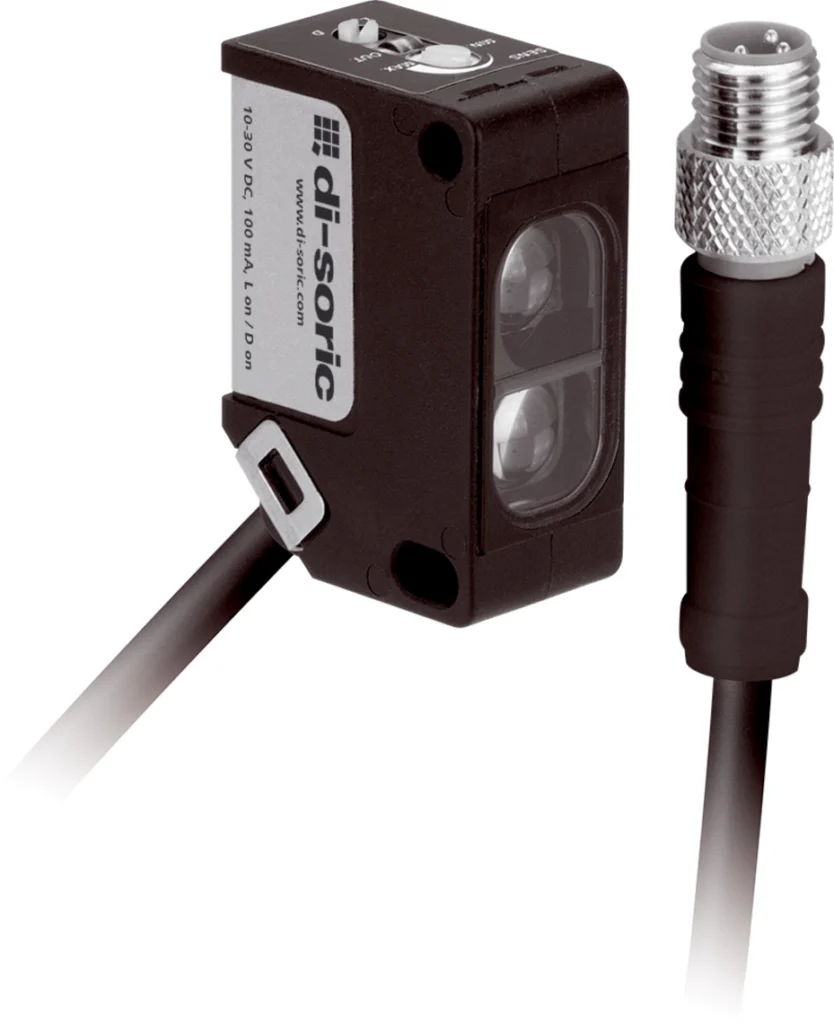

Lichtscherm OH 30 K 400 P3-K-T3
De lichtschermen en sensoren uit de O-30 Universal-serie zijn veelzijdige apparaten die door hun compacte constructie en standaard montageafstand van 25,4 mm eenvoudig geïntegreerd kunnen worden. De gebruiksvriendelijke en robuuste apparaten met korte reactietijden en ruime functionele marges zijn geschikt voor tal van toepassingen in verpakkings-, assemblage- en handlingtechnologie. Ze kenmerken zich door zeer goede kleuronafhankelijkheid, mechanische achtergrondonderdrukking, compact design, infraroodlicht, instelbare gevoeligheid, licht-/donkerschakeling, een groot detectiebereik en standaard montageafstand van 25,4 mm.
Elektrische kenmerken
- Bedrijfsspanning: 10 … 30 V DC
- Nullaststroom (max.): 45 mA
- Isolatiespanningsbestendigheid: 1000 V

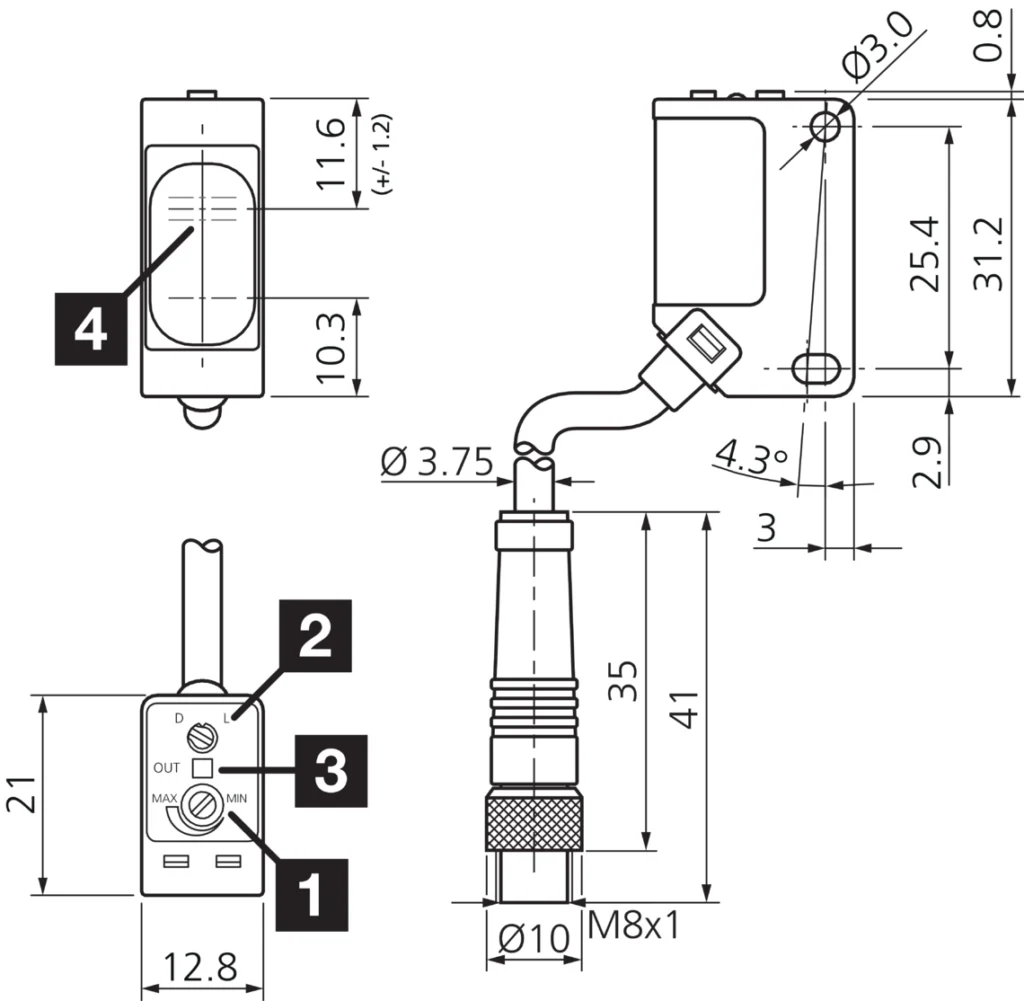

Mechanische kenmerken
- Behuizingsafmetingen: 31,2 x 21 x 12,8 mm
- Behuizingslengte: 21 mm
- Behuizingshoogte: 31,2 mm
- Behuizingsbreedte: 12,8 mm
- Behuizingsmateriaal: kunststof (PA 6.6)
- Venstermateriaal: PMMA
Certificeringen en goedkeuringen
- Beschermingsklasse: III, werking op beschermde laagspanning
Algemene kenmerken
- Werkingsprincipe: diffuse sensor met achtergrondonderdrukking
- Signaalverwerking: digitaal
- Design: kubusvormig
Uitgang, ingang, interface
- Schakeluitgang: pnp, 100 mA, NO/NC, omschakelbaar
- Spanningsval (max.): 2 V
Optische gegevens
- Lichtbron: LED
- Kleur: infrarood
- Golflengte: 850 nm
- Modulatie: getakt
- Achtergrondonderdrukking: ja
- Immuniteit tegen omgevingslicht: 3 kLx halogeenlicht, 10 kLx zonlicht
Detectiebereik en toleranties
- Schakelafstand: instelbaar
- Bereik: 30 … 400 mm
- Gestandaardiseerde meetplaat: 200 x 200 mm (wit)
- Schakelhysterese (max.): 10 %
Weergave en bediening
- Gevoeligheidsinstelling: potentiometer
Tijdgedrag
- Schakelfrequentie: 1000 Hz
- Responstijd: 0,50 ms
- Hersteltijd: 0,50 ms
Omgevingscondities
- Omgevingstemperatuur tijdens bedrijf: -25 … +70 °C
- Temperatuurdrift: 0,4 mm/K
- Beschermingsgraad: IP 67
Elektrische aansluiting
- Aansluiting: pigtail, 0,2 m, M8, 3-polig
Accessoires
- Aansluitkabel: TK …
Product specificaties
| HS Code | 85365019 |
|---|---|
| Land van herkomst | Italië |
