Beschrijving
Inductieve naderingssensor INM DCC 05 V 2.5 PSLK
De INM Miniature-serie biedt een ruime keuze aan uiterst nauwkeurige en efficiënte inductieve naderingssensoren. Deze compacte sensoren zijn speciaal ontwikkeld voor toepassingen met beperkte inbouwruimte en maken betrouwbare objectdetectie mogelijk in de kleinste montageruimtes. Ze zijn verkrijgbaar in een robuuste metalen behuizing met diameters van Ø 3,0 mm tot en met M5 en zijn ideaal voor nauwkeurige automatiseringsoplossingen. Dankzij hun compacte ontwerp leveren ze maximale prestaties bij minimale inbouwruimte.
Deze uitvoering is voorzien van een zeer flexibele PVC-kabel, een geïntegreerde versterker, kortsluitbeveiliging, inschakelpuls-onderdrukking en een LED-indicatie.
Elektrische eigenschappen
- Bedrijfsspanning: 10 … 30 V DC
- Eigen stroomverbruik: < 10 mA
- Isolatiespanningsbestendigheid: volgens IEC 60947-5-2 (7.2.3.1)

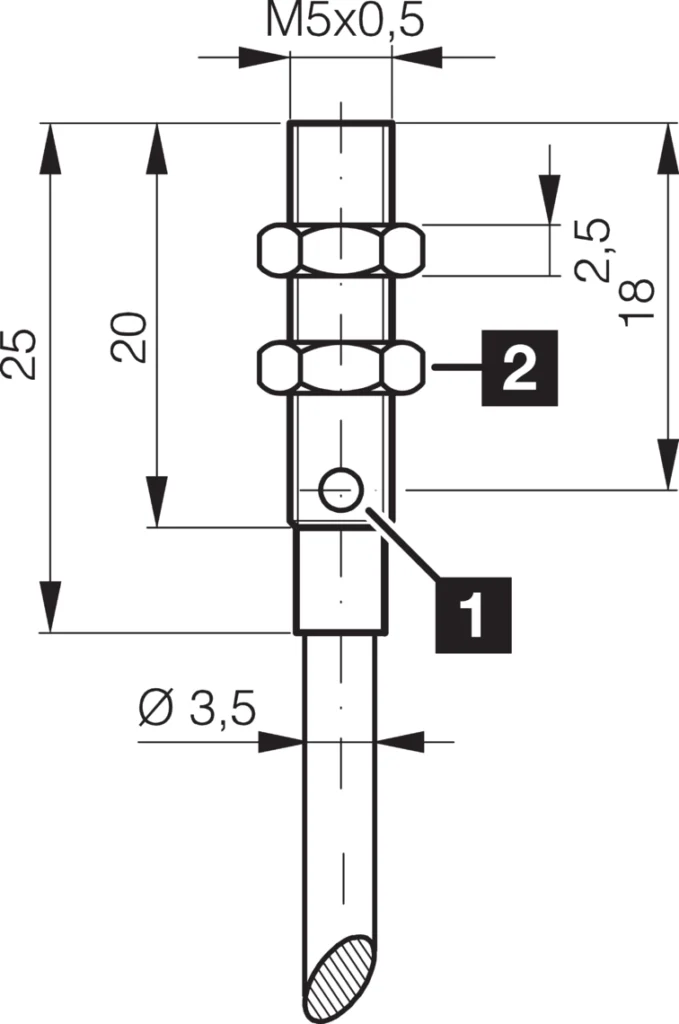

Mechanische eigenschappen
- Inbouwtype: vlak inbouwbaar (flush)
- Schroefdraad: M5 x 0,5
- Behuizingslengte: 25 mm
- Behuizingsmateriaal: nieuwzilver (verchroomd)
- Kabelmateriaal: PVC
- Aanhaalmoment: 1,5 Nm
Certificeringen en goedkeuringen
- Beschermingsklasse: III, werking op veiligheidslaagspanning
- Goedkeuringen: UL
Algemene eigenschappen
- Werkingsprincipe: inductief
- Uitgangssignaal: digitaal
- Uitvoering: schroefdraad
- Kenmerk: extreem groot schakelbereik
- Uitvoering: miniatuurontwerp
- Productserie: INM Miniature
Uitgang, ingang, interface
- Schakeluitgang: PNP, 200 mA, NO (maakcontact)
- Spanningsval (max.): 2 V (bij 200 mA)
Detectiebereik, meetbereik, toleranties
- Schakelafstand (Sn): 2,5 mm
- Genormeerde meetplaat: 7,5 x 7,5 x 1 mm
- Schakel-hysterese (max.): 3 … 15 %
Tijdgedrag
Schakelfrequentie: 800 Hz
Omgevingscondities
- Omgevingstemperatuur tijdens bedrijf: -25 … +70 °C
- Beschermingsgraad: IP67
Elektrische aansluiting
Aansluiting: kabel, 2,0 m (vrije adereinden)
Product specificaties
| HS Code | 85365019 |
|---|---|
| Land van herkomst | Sri Lanka |
