Beschrijving
Inductieve naderingssensor INS DCC 08 M 02 PSK-TSL
De INS Standard-serie biedt betrouwbare inductieve naderingssensoren voor uiteenlopende industriële toepassingen. Deze serie kenmerkt zich door een uitstekende prijs-prestatieverhouding en is ideaal voor standaardtoepassingen binnen de automatiseringstechniek. De sensoren zijn verkrijgbaar in gangbare uitvoeringen van Ø 6,5 mm tot en met M30 en met schakelafstanden van 1 tot 15 mm, wat maximale flexibiliteit biedt voor verschillende toepassingsgebieden. De inductieve naderingsschakelaars zijn leverbaar met zowel PVC-kabel als stekkerverbinding en kunnen eenvoudig in bestaande systemen worden geïntegreerd.
Deze uitvoering beschikt over een metalen connector, een geïntegreerde versterker, kortsluitbeveiliging, inschakelpuls-onderdrukking en een LED-indicatie.
Elektrische eigenschappen
- Bedrijfsspanning: 10 … 30 V DC
- Eigen stroomverbruik: < 10 mA
- Isolatiespanningsbestendigheid: 500 V

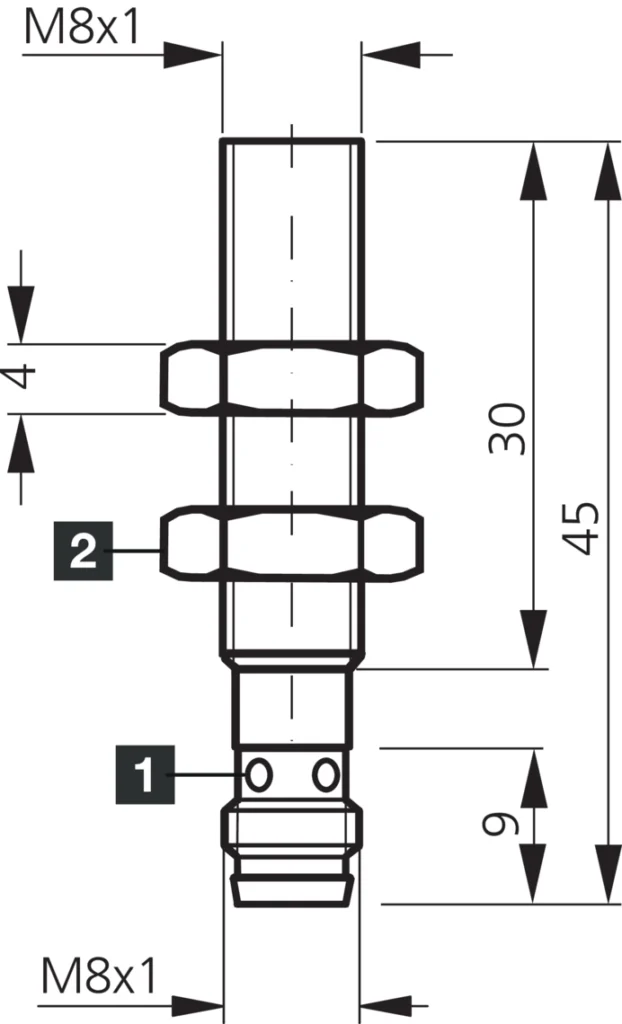

Mechanische eigenschappen
- Inbouwtype: vlak inbouwbaar (flush)
- Schroefdraad: M8 x 1
- Behuizingslengte: 45 mm
- Behuizingsmateriaal: roestvast staal
- Aanhaalmoment: 4 Nm
Certificeringen en goedkeuringen
Beschermingsklasse: III, werking op veiligheidslaagspanning
Algemene eigenschappen
- Werkingsprincipe: inductief
- Uitgangssignaal: digitaal
- Uitvoering: schroefdraad
- Kenmerk: verhoogde schakelafstand
- Productserie: INS Standard
Uitgang, ingang, interface
- Schakeluitgang: PNP, 200 mA, NO (maakcontact)
- Spanningsval (max.): 2,4 V
Detectiebereik, meetbereik, toleranties
- Schakelafstand (Sn): 2 mm
- Genormeerde meetplaat: 8 x 8 x 1 mm
- Schakel-hysterese (max.): < 15 %
Tijdgedrag
Schakelfrequentie: 2000 Hz
Omgevingscondities
- Omgevingstemperatuur tijdens bedrijf: -25 … +70 °C
- Beschermingsgraad: IP67
Elektrische aansluiting
Aansluiting: connector, M8, 3-polig, A-gecodeerd
Accessoires
Aansluitkabel: TK …
Product specificaties
| HS Code | 85365019 |
|---|---|
| Land van herkomst | Duitsland |
