Laser fotocel LH 41 M 350 G4L-T4 Di-Soric

Laser fotocel LH 41 M 350 G4L-T4

De apparaten uit de O-40E Extended-serie voor middellange afstanden beschikken over een robuuste metalen behuizing met metalen connector en worden gebruikt voor de detectie van standaard of kleine onderdelen. Deze laser fotocel werkt met een rode laser (laserklasse 1), volledig oogveilig, en is voorzien van achtergrondonderdrukking voor betrouwbare detectie, zelfs bij reflecterende achtergronden.

De sensor heeft een trillingsbestendige 10-slagen fijninstelling voor zeer nauwkeurige afregeling. De combinatie van kleine laserlichtvlek, hoge resolutie, hoge schakelsnelheid en push-pull uitgang (PNP + NPN) zorgt voor maximale schakelprecisie. De robuuste metalen behuizing, functiereserve-indicator en universele montagemogelijkheden maken deze laser fotocel ideaal voor industriële toepassingen.

Elektrische eigenschappen

• Bedrijfsspanning: 10 … 30 V DC
• Nullaststroom (max.): 25 mA
• Isolatieweerstand (doorslagspanning): 500 V

Mechanische eigenschappen

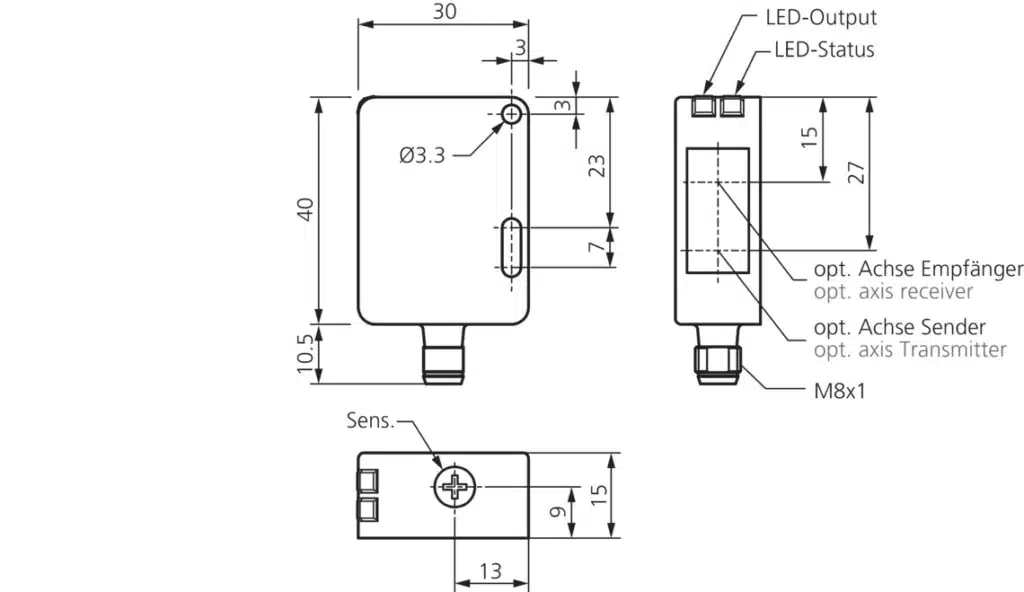

• Afmetingen behuizing: 40 x 30 x 15 mm
• Lengte: 30 mm
• Hoogte: 40 mm
• Breedte: 15 mm
• Behuizingsmateriaal: Spuitgietzink (zwart, gelakt)
• Materiaal venster: Polycarbonaat
• Gewicht: 48 g

Certificeringen en goedkeuringen

• Beschermingsklasse: III

Algemene eigenschappen

• Werkingsprincipe: Diffuus met achtergrondonderdrukking
• Evaluatie: Digitaal
• Uitvoering: Kubusvormig ontwerp

Uitgang, ingang, interface

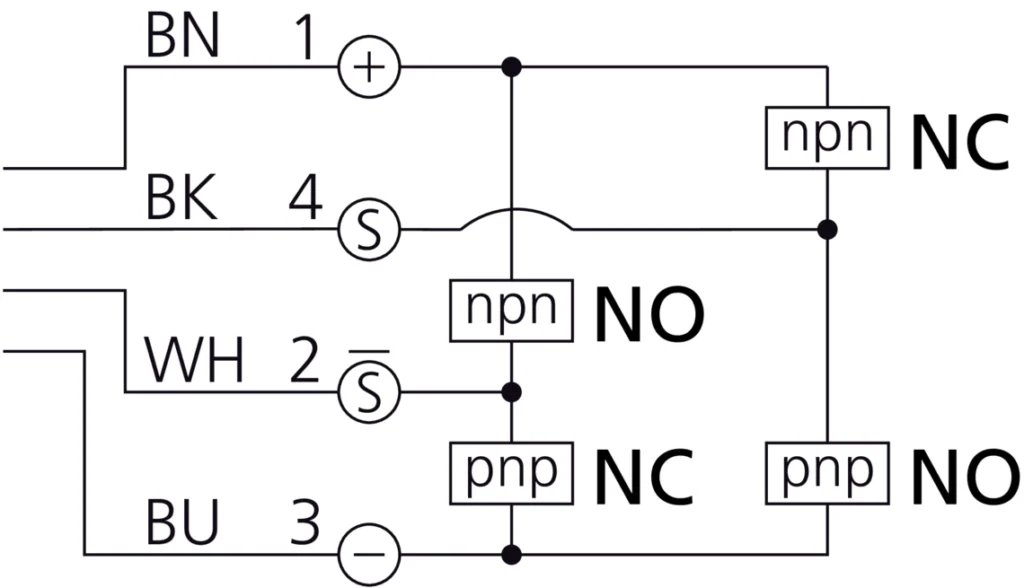

• Schakeluitgang: Push-pull, 100 mA, antivalent, NO/NC
• Spanningsval (max.): 2 V

Optische gegevens

• Lichtbron: Laser
• Laserklasse: Klasse 1 laserproduct (IEC 60825-1:2014 / EN 60825-1:2014)
• Kleur: Rood
• Golflengte: 650 nm (Pp < 1,6 mW t = 11,4 µs)
• Modulatie: Getakt
• Achtergrondonderdrukking: Ja
• Lichtvlekdiameter: Ø 2 mm
• Omgevingslichtbestendigheid: 20 kLx

Detectiebereik, meetbereik, toleranties

• Schakelafstand als diffuussensor: 350 … 600 mm
• Bereik: 30 … 350 mm

Weergave en bediening

• Gevoeligheidsinstelling: Potentiometer (10-slagen)
• Indicatie:
  • LED groen – bedrijf
  • LED geel – schakeluitgang
  • LED groen knipperend – lage functiereserve

Tijdsgedrag

• Schakelfrequentie: 1000 Hz

Omgevingscondities

• Schok-/trillingsbelasting: 30 g, 10 … 55 Hz / 0,5 mm
• Omgevingstemperatuur tijdens bedrijf: -10 … +50 °C
• Beschermingsgraad: IP67

Elektrische aansluiting

• Aansluiting: Connector, M8, 4-polig

Accessoires

• Aansluitkabel: TK … /4
