Laser afstandssensor LVHT52-500G3-B4 Di-Soric

Laser afstandssensor LVHT52-500G3-B4

De LVHT-52 is een laser afstandssensor met een groot detectiebereik van 50 tot 500 mm en een nauwkeurig instelbare venstermodus. Deze sensor is bijzonder geschikt voor toepassingen waar een hoge schakelprecisie vereist is, maar geen continue meetwaarde. Dankzij de uiterst intuïtieve bediening via de plus-/mijn-toetsen kan de sensor snel in bedrijf worden genomen.

De sensor beschikt over IO-Link, voorgrond- en achtergrondonderdrukking, een robuuste metalen behuizing en een rode laser (klasse 1) met een kleine lichtvlek. De bediening is eenvoudig en de sensor levert betrouwbare detectie over een groot bereik.

Elektrische eigenschappen

• Bedrijfsspanning: 18 … 30 V DC
• Nullaststroom (max.): 60 mA
• Isolatieweerstand (doorslagspanning): 500 V

Mechanische eigenschappen

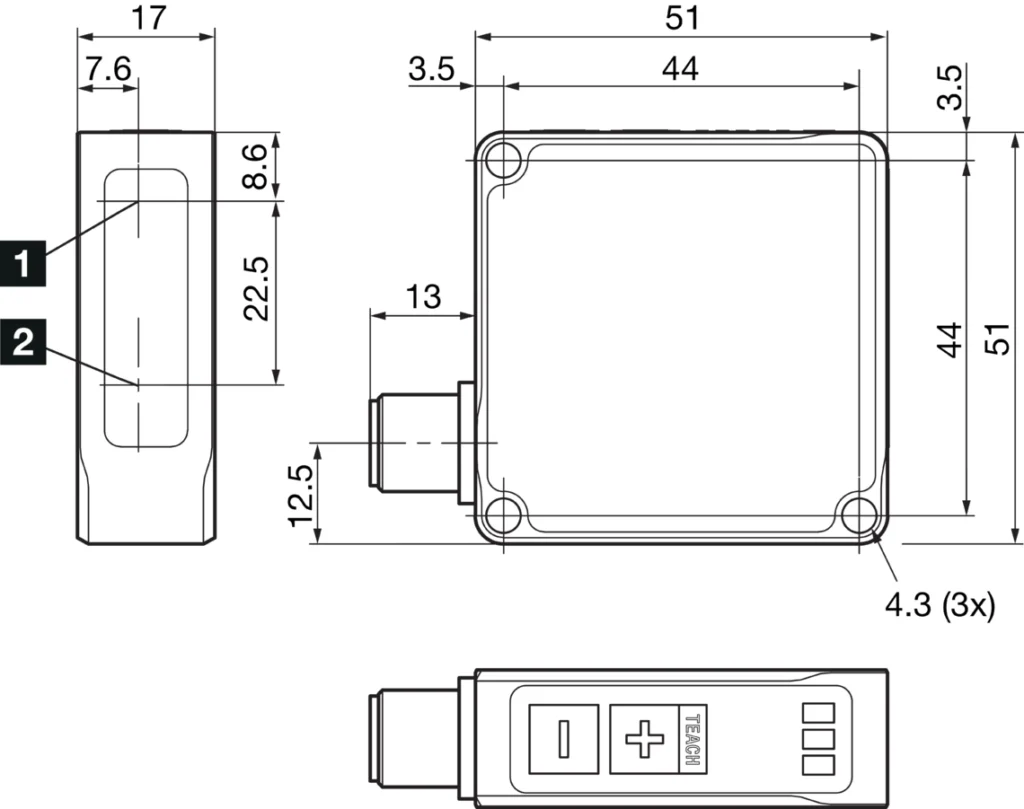

• Afmetingen behuizing: 51 x 51 x 17 mm
• Lengte: 51 mm
• Hoogte: 51 mm
• Breedte: 17 mm
• Behuizingsmateriaal: Spuitgietzink (zwart, gepoedercoat)
• Materiaal venster / optiek: Kunststof
• Gewicht: 102 g

Certificeringen en goedkeuringen

• Beschermingsklasse: III, werking op veiligheidslaagspanning
• Goedkeuringen: UL

Algemene eigenschappen

• Uitvoering: Kubusvormig ontwerp

Uitgang, ingang, interface

• Schakeluitgang: Push-pull (1x), 100 mA, NO/NC
• Spanningsval (max.): 2 V
• Interface: IO-Link V1.1, COM2
• Smart Sensor Profile

Optische gegevens

• Lichtbron: Laser
• Laserklasse: Klasse 1 laserproduct (IEC 60825-1:2014 / EN 60825-1:2014)
• Kleur: Rood
• Golflengte: 650 nm (Pp < 0,65 mW t = 4 µs)
• Lichtvlekdiameter: Ø 1,0 mm

Detectiebereik, meetbereik, toleranties

• Meetbereik: 50 … 500 mm
• Meetbereik 1: 50 … 300 mm (6 tot 90 % reflectie)
• Meetbereik 2: 300 … 500 mm (6 tot 90 % reflectie)
• Resolutie: 0,3 … 0,5 mm
  • 0,3 mm bij 50 … 300 mm, modus standaard, mediaanwaarde 16
  • 0,5 mm bij 300 … 500 mm, modus standaard, mediaanwaarde 16
• Herhaalnauwkeurigheid: 0,5 … 1,0 mm
  • 0,5 mm bij 50 … 300 mm, modus standaard, mediaanwaarde 16
  • 1,0 mm bij 300 … 500 mm, modus standaard, mediaanwaarde 16

Weergave en bediening

• Gevoeligheidsinstelling: Toetsenpaneel
• Indicatie:
  • LED groen – status
  • LED geel – schakeluitgang
  • LED rood – zwak signaal

Tijdsgedrag

• Schakelfrequentie: 100 Hz (max. 600 Hz in Speed-sensormodus zonder filter)
• Inschakelvertraging (max.): 300 ms

Omgevingscondities

• Schok-/trilling belasting: 30 g, 10 … 55 Hz / 0,5 mm
• Omgevingstemperatuur tijdens bedrijf: 0 … +50 °C
• Temperatuurdrift: 0,04 %/K
• Beschermingsgraad: IP67

Elektrische aansluiting

• Aansluiting: Connector, M12, 4-polig

Accessoires

• Aansluitkabel: VK … /5
