Laser afstandssensor LAT45-10MIU-B5 Di-Soric

Laser afstandssensor LAT45-10MIU-B5

De LAT-45 is een laser afstandssensor met een groot bereik tot 10 m. Deze sensor is geschikt voor zowel meet- als schakeltoepassingen. Bediening is mogelijk via het toetsenpaneel of via IO-Link. De duidelijk afleesbare display toont de meetwaarden direct op de sensor. Dankzij de goede kleur- en oppervlaktere onafhankelijkheid kunnen afstanden nauwkeurig worden gemeten op diverse oppervlakken.

De sensor beschikt over IO-Link, een robuuste metalen behuizing, een rode laser voor eenvoudige uitlijning en eenvoudig te bedienen functies.

Elektrische eigenschappen

• Bedrijfsspanning: 18 … 30 V DC (Supply Class 2)
• Nullaststroom (max.): 150 mA

Mechanische eigenschappen

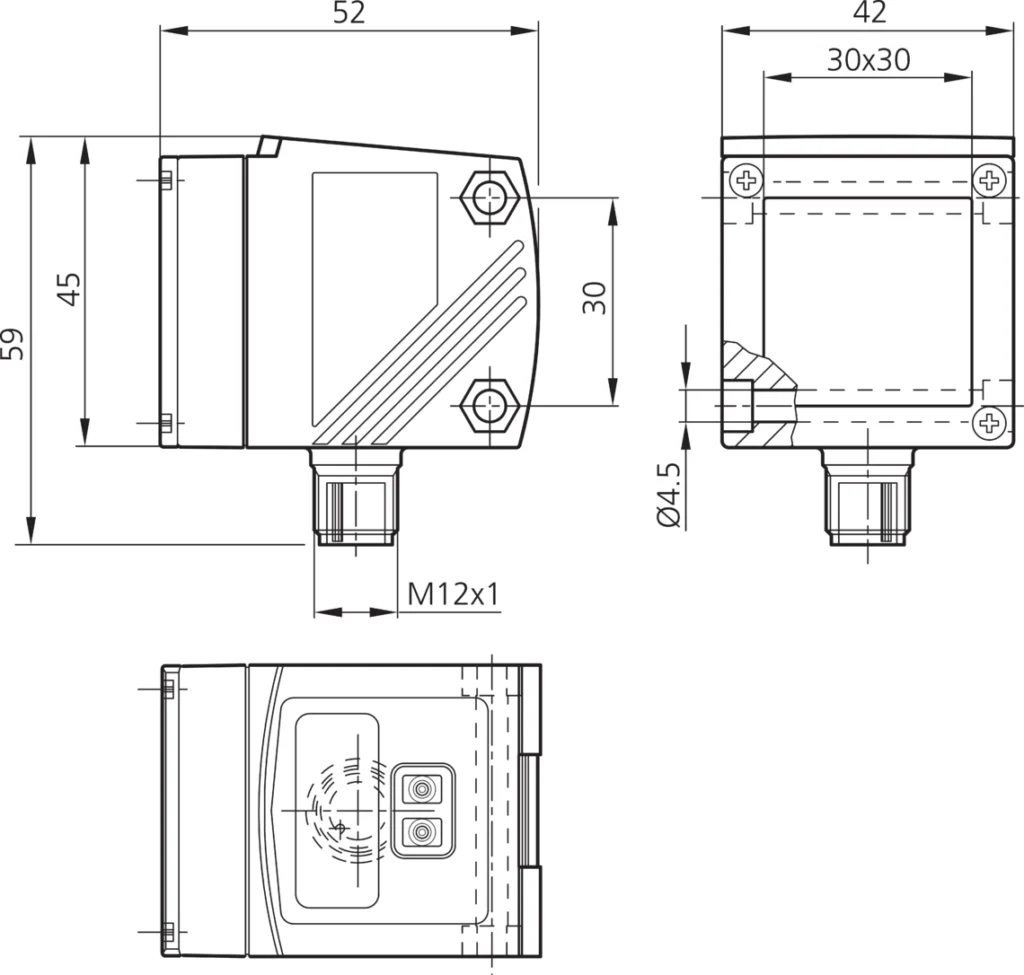

• Afmetingen behuizing: 45 x 52 x 42 mm
• Lengte: 52 mm
• Hoogte: 45 mm
• Breedte: 42 mm
• Behuizingsmateriaal: Spuitgietzink (zwart, gelakt)
• Materiaal venster / optiek: Glas
• Gewicht: 309 g

Certificeringen en goedkeuringen

• Beschermingsklasse: III, werking op veiligheidslaagspanning
• Goedkeuringen: UL

Algemene eigenschappen

• Uitvoering: Kubusvormig ontwerp

Uitgang, ingang, interface

• Schakeluitgang: PNP (2x), 200 mA, NO/NC, configureerbaar
• Analoge uitgang: 0 … 10 V, 4 … 20 mA
• Interface: IO-Link V1.1, COM2
• Smart Sensor Profile

Optische gegevens

• Lichtbron: Laser
• Laserklasse: Klasse 2 laserproduct (IEC 60825-1:2014 / EN 60825-1:2014)
• Kleur: Rood (Pp < 4 mW t = 1,3 ns)
• Achtergrondonderdrukking: 10.000 … 100.000 mm
• Lichtvlekdiameter: Ø 15 mm (op 10 m)
• Omgevingslichtbestendigheid: 100 kLx

Detectiebereik, meetbereik, toleranties

• Meetbereik: 200 … 10.000 mm (90 % reflectie)
• Resolutie: 1,0 mm (90 % reflectie, meetfrequentie 15 Hz)
• Herhaalnauwkeurigheid: 4,5 … 50 mm (90 % reflectie, meetfrequentie 15 Hz)
• Lineariteitsfout: ± 15 mm (90 % reflectie, meetfrequentie 15 Hz)

Weergave en bediening

• Gevoeligheidsinstelling: Toetsenpaneel
• Indicatie:
  • LED groen – status
  • LED geel – schakeluitgang

Tijdsgedrag

• Meetfrequentie: 1 … 33 Hz
• Schakelfrequentie: 0,3 … 11 Hz

Omgevingscondities

• Omgevingstemperatuur tijdens bedrijf: -10 … +60 °C
• Beschermingsgraad: IP67

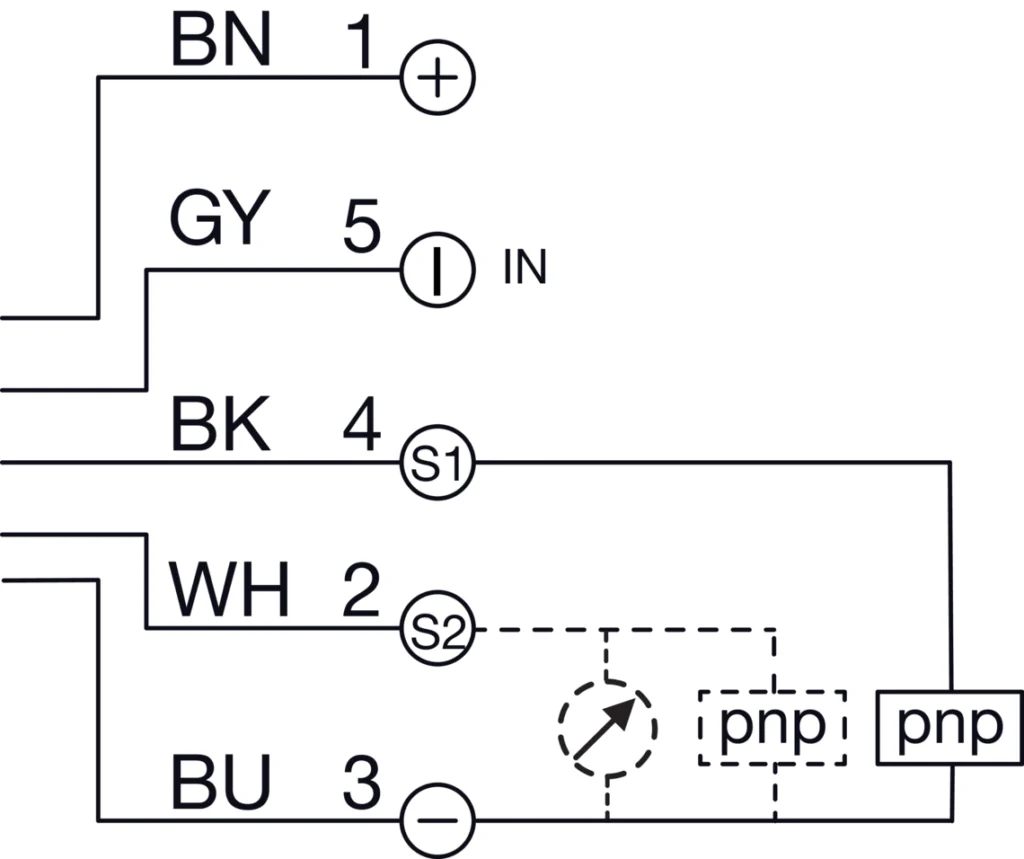

Elektrische aansluiting

• Aansluiting: Connector, M12, 5-polig

Accessoires

• Aansluitkabel: VK … /5
