Beschrijving

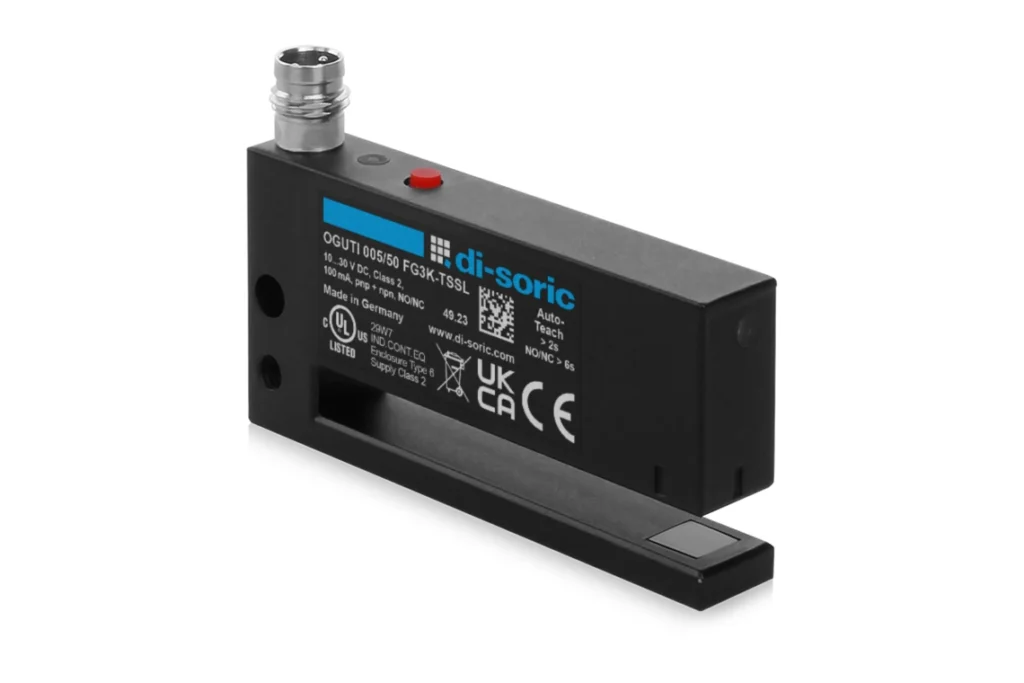

Optische labelsensor OGUTI 005/50 FG3K-TSSL
De OGUTI optische labelsensor is een economische en betrouwbare oplossing voor het detecteren van papieren labels. Dankzij de hoge precisie en reproduceerbaarheid bij het afgeven van labels kunnen maximale bandsnelheden worden gehaald. De sensor kan eenvoudig en intuïtief worden ingewerkt op nieuwe materialen via de auto-teachfunctie. De gevoeligheid is snel aan te passen met de teach-knop en de sensor beschikt over een LED-indicatie voor het teach-proces. Zowel remote teach als een key-lock functie zijn beschikbaar, waardoor veilige en flexibele bediening mogelijk is. Dankzij de grote functionele reserve en compacte vorkvorm kan de sensor direct aan de rand van een labeldispenser worden geïntegreerd.
Belangrijkste kenmerken
- Snelle en eenvoudige inwerking met auto-teach tijdens het proces
- Gevoeligheidsaanpassing via teach-knop of op afstand
- LED-indicatie voor teach-proces en status
- Detectie van een breed scala labels
- Hoge precisie en reproduceerbaarheid
Elektrische kenmerken
- Voedingsspanning: 10 … 30 V DC (Supply Class 2)
- Maximaal leegloopstroom: 35 mA
- Isolatiespanning: 500 V
Mechanische kenmerken
- Vorkopening: 5 mm
- Lengte interne benen: 50 mm
- Afmetingen behuizing: 60 x 28,5 x 10 mm
- Materiaal behuizing: gegoten zink, zwart geschilderd
Algemene kenmerken
- Bedrijf: optisch
- Evaluatie: digitaal
- Vorkvormig ontwerp
- Product serie: OGUTI Optical
Output, input, interface
- Schakeluitgang: push-pull, 100 mA, NO/NC, configureerbaar
- Max. spanningsval: 2 V
Optische gegevens
- Lichtbron: LED
- Kleur: infrarood
- Golflengte: 880 nm
- Modulatietype: geklokt
- Omgevingslichtimmuniteit: 40 kLx
Meetgegevens
- Schakelhysterese (max.): 0,15 mm
- Labelafstand: > 2 mm
- Reproduceerbaarheid: < 0,05 mm
Bediening en display
- Gevoeligheidsinstelling: teach-knop of remote teach
Tijdskenmerken
- Schakelfrequentie: 3000 Hz
Omgevingscondities
- Bedrijfstemperatuur: -10 … +60 °C
- Beschermingsklasse: IP 67

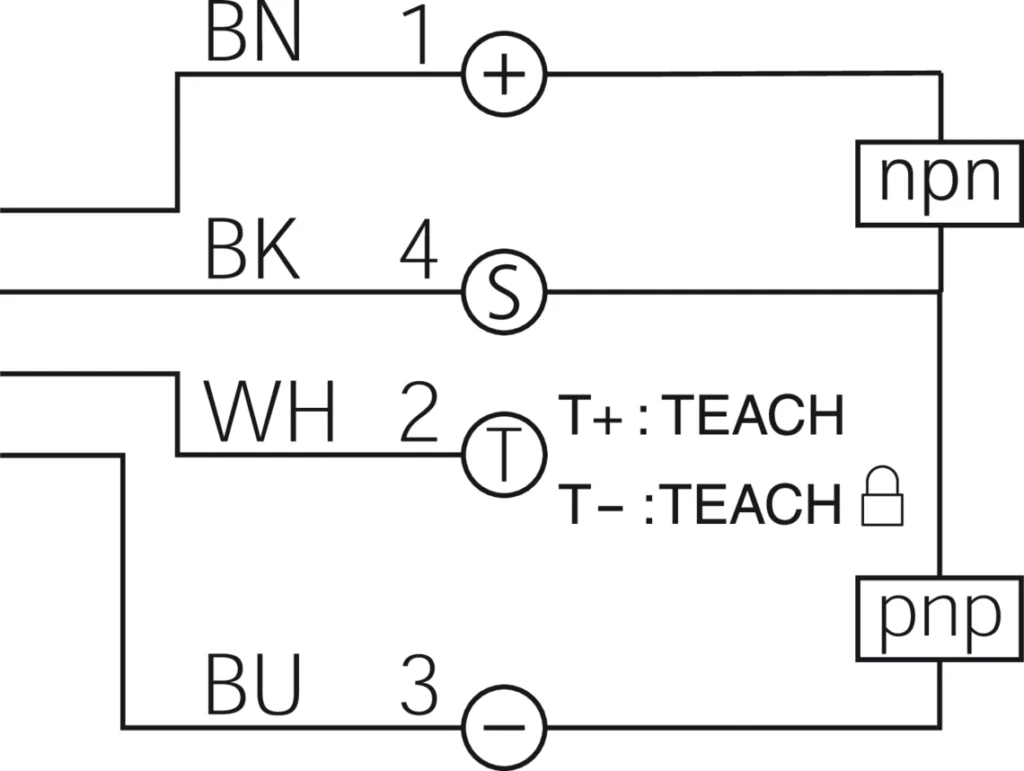

Elektrische aansluiting
- Connector: M8, 4-polig
- Accessoires: aansluitkabel TK … /4
Product specificaties
| HS Code | 85365019 |
|---|---|
| Land van herkomst | Duitsland |
