Retroreflectieve diffuse sensor OH21-80PS-0.3T3 Di-Soric

Retroreflectieve diffuse sensor OH21-80PS-0.3T3 miniatuur lichtscherm

De OH21-80PS-0.3T3 van Di-Soric is een compacte en efficiënte lichtschermsensor uit de O-21 miniatuurserie, die dankzij IO-Link eenvoudig in bestaande systemen kan worden geïntegreerd. De retroreflecterende sensor met achtergrondonderdrukking detecteert kleine en vlakke objecten betrouwbaar en biedt een hoge functionele reserve. Dankzij het metalen montage-element, een hoge schakelfrequentie en instelbare meetafstand is deze sensor ideaal voor precieze detectie in compacte toepassingen.

Elektrische kenmerken

• Voedingsspanning: 10 … 30 V DC
• Stroomverbruik zonder belasting (max.): 20 mA
• Omgekeerde polariteitsbeveiliging: ja

Mechanische kenmerken

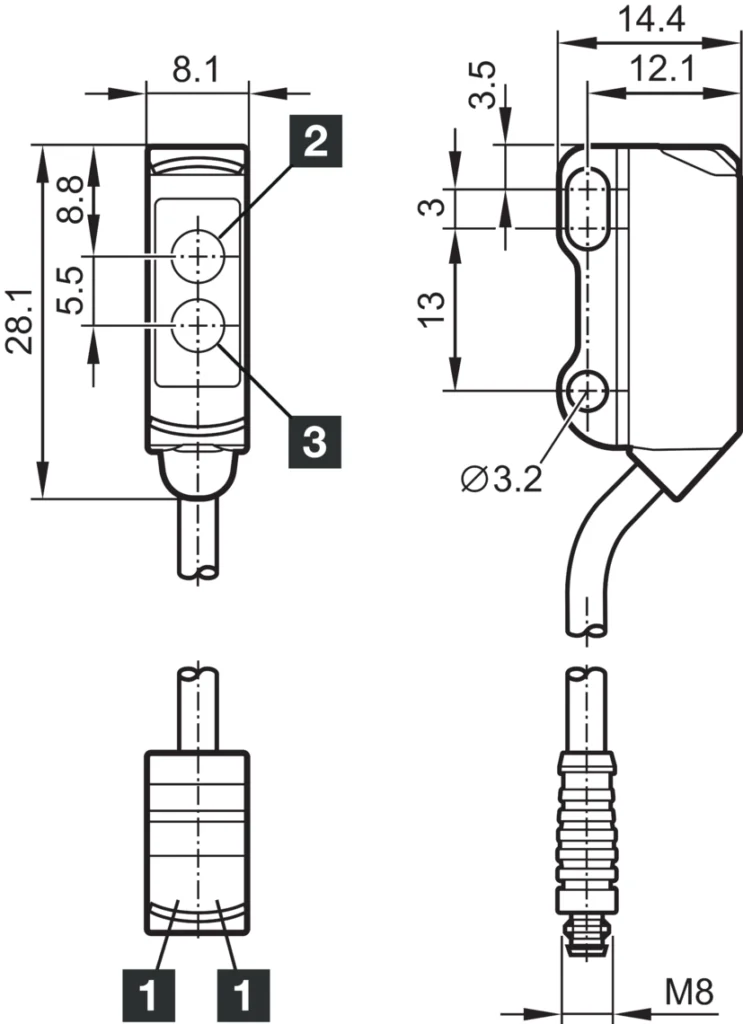

• Afmetingen behuizing: 28,1 x 14,4 x 8,1 mm
• Lengte behuizing: 14,4 mm
• Hoogte behuizing: 28,1 mm
• Breedte behuizing: 8,1 mm
• Behuismateriaal: roestvrij staal / kunststof
• Kabelmateriaal: PVC
• Materiaal venster / optiek: kunststof
• Gewicht: 21 g

Certificeringen en goedkeuringen

• Beschermingsklasse: III, bedrijf op beschermingslaagspanning
• Goedkeuringen: UL

Algemene kenmerken

• Bedrijfssysteem: diffuse sensor met achtergrondonderdrukking
• Evaluatie: digitaal
• Ontwerp: kubusvormig

Uitgang, ingang, interface

• Schakeluitgang: pnp, 100 mA, NO/NC, configureerbaar
• Spanningsval (max.): 2,5 V
• Interface: IO-Link (V1.1, COM2 38,4 kBd, Smart Sensor Profile)

Optische gegevens

• Lichtbron: LED (geklokt)
• Kleur: rood
• Golflengte: 633 nm
• Achtergrondonderdrukking: ja
• Lichtspotgrootte: Ø 4,0 mm (bij afstand 80 mm)

Detectiebereik en toleranties

• Bereik: 1 … 80 mm (fabrieksinstelling, instelbaar max. 80 mm)
• Instelbereik meetafstand: 10 … 80 mm
• Gestandaardiseerd meetvlak: 200 x 200 mm (wit)

Display en bediening

• Gevoeligheidsinstelling: IO-Link
• Display: LED groen – status, geel – schakeluitgang

Tijdgedrag

• Schakelfrequentie: 1000 Hz

Omgevingsomstandigheden

• Bedrijfstemperatuur: -25 … +60 °C
• Beschermingstype: IP 65 / IP 67

Elektrische aansluiting

• Aansluiting: kabel, 0,3 m, M8, 3-pins

Accessoires

• Aansluitkabel: TK …
