Beschrijving

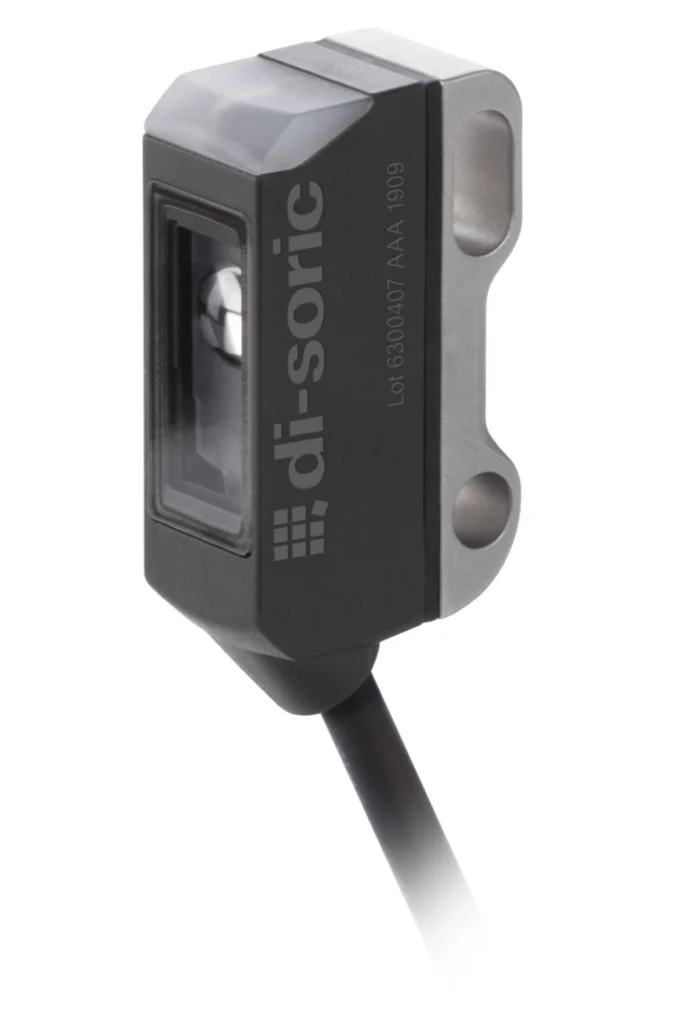

Retroreflectieve diffuse sensor met IO-Link OH21-15NS-2C miniatuur lichtschermsensor
De OH21-15NS-2C van Di-Soric is een compacte en efficiënte retro reflectieve lichtschermsensor uit de O-21 miniatuurserie, ontworpen voor eenvoudige integratie in automatiseringssystemen. Dankzij de achtergrondonderdrukking detecteert de sensor kleine en vlakke objecten nauwkeurig en betrouwbaar, terwijl het metalen montage-element en de hoge schakelfrequentie zorgen voor robuustheid en precisie in compacte toepassingen. Het meetbereik is vooraf ingesteld, zodat de sensor direct inzetbaar is.
Elektrische kenmerken
- Voedingsspanning: 10 … 30 V DC
- Stroomverbruik zonder belasting (max.): 20 mA
- Omgekeerde polariteitsbeveiliging: ja
- Kortsluitbeveiliging: ja

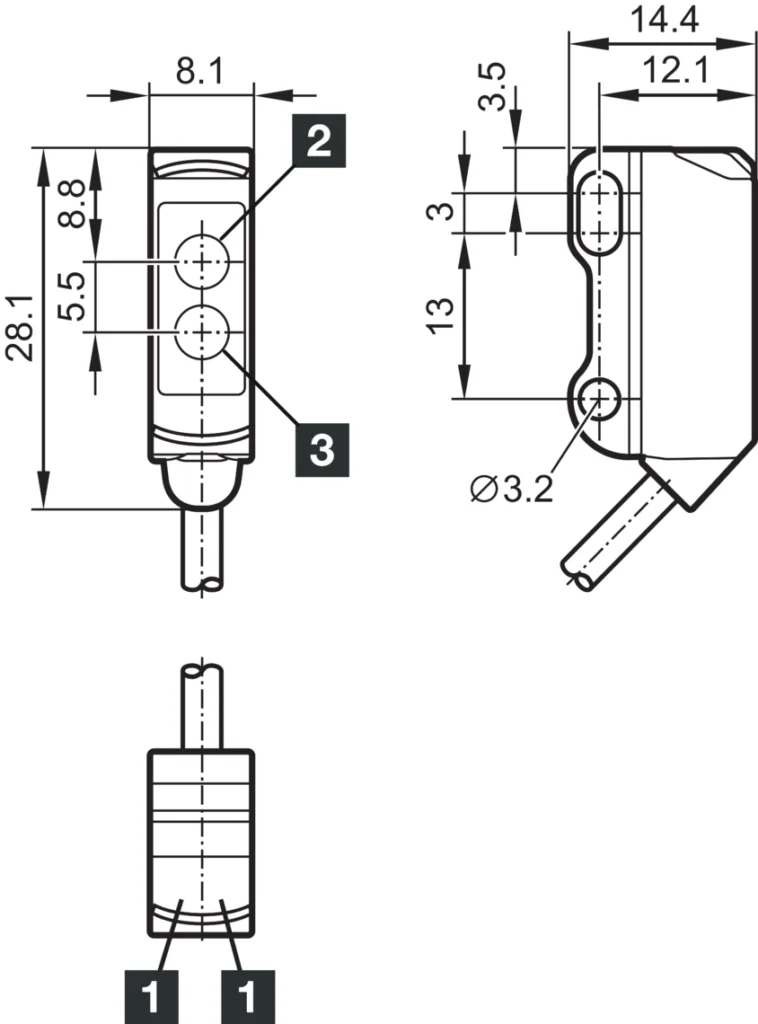

Mechanische kenmerken
- Afmetingen behuizing: 28,1 x 14,4 x 8,1 mm
- Lengte behuizing: 14,4 mm
- Hoogte behuizing: 28,1 mm
- Breedte behuizing: 8,1 mm
- Behuismateriaal: roestvrij staal / kunststof
- Kabelmateriaal: PVC
- Materiaal venster / optiek: kunststof
- Gewicht: 37 g
Certificeringen en goedkeuringen
- Beschermingsklasse: III, bedrijf op beschermingslaagspanning
- Goedkeuringen: UL
Algemene kenmerken
- Bedrijfssysteem: diffuse sensor met achtergrondonderdrukking
- Evaluatie: digitaal
- Ontwerp: kubusvormig
Uitgang, ingang, interface
- Schakeluitgang: npn, 100 mA, NO
- Spanningsval (max.): 2,5 V
Optische gegevens
- Lichtbron: LED (geklokt)
- Kleur: rood
- Golflengte: 633 nm
- Achtergrondonderdrukking: ja
- Lichtspotgrootte: Ø 4,0 mm (bij afstand 80 mm)
Detectiebereik en toleranties
- Bereik: 3 … 15 mm
- Gestandaardiseerd meetvlak: 200 x 200 mm (wit)
Display en bediening
- Gevoeligheidsinstelling: geen instel-elementen
- Display: LED groen – status, geel – schakeluitgang
Tijdgedrag
- Schakelfrequentie: 1000 Hz
Omgevingsomstandigheden
- Bedrijfstemperatuur: -25 … +60 °C
- Beschermingstype: IP 65 / IP 67
Elektrische aansluiting
- Aansluiting: kabel, 2,0 m, 3-pins
Product specificaties
| HS Code | 85365019 |
|---|---|
| Land van herkomst | Singapore |
