Retroreflectieve sensor OR 31 K 1500 P3-T4 Di-Soric

 Retroreflectieve sensor OR 31 K 1500 P3-T4 Di-Soric

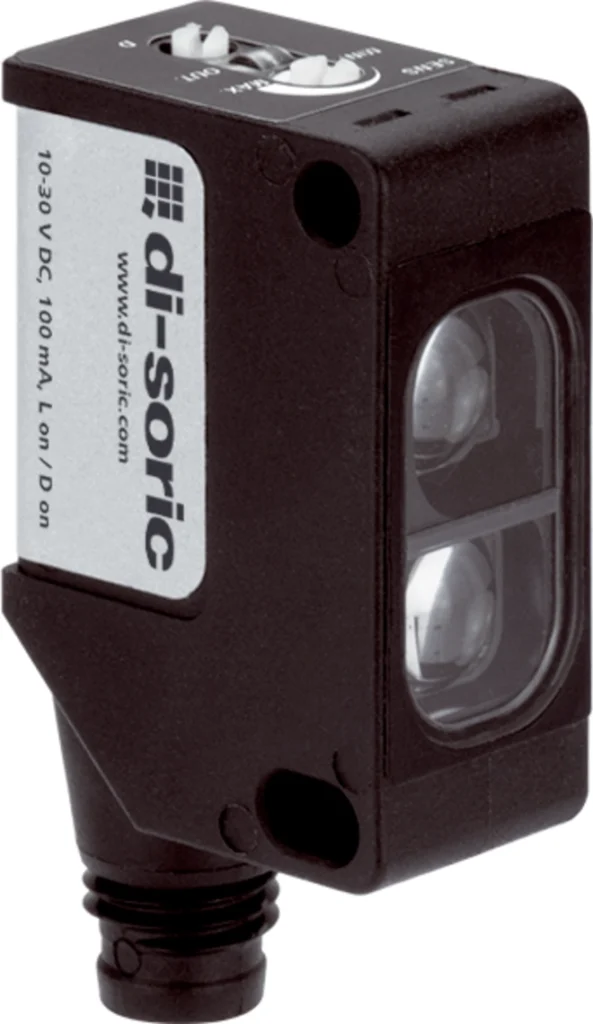

De retroreflective sensor OR 31 K 1500 P3-T4 uit de O-30 Universele serie combineert een compact ontwerp met een groot detectiebereik van 50 tot 1500 mm, waardoor transparante en zichtbare objecten betrouwbaar kunnen worden gedetecteerd. De robuuste, trilling bestendige sensor met volledig ingekapselde elektronica heeft korte reactietijden, een instelbare gevoeligheid en een schakelaar voor licht-/donker-schakeling. Dankzij de gestandaardiseerde montageafstand van 25,4 mm kan de sensor snel en eenvoudig worden geïntegreerd in verpakkings-, montage- en handlingtechnologie.

Elektrische kenmerken

• Voedingsspanning: 10 … 30 V DC
• Stroomverbruik zonder belasting (max.): 30 mA
• Isolatiespanning: 500 V

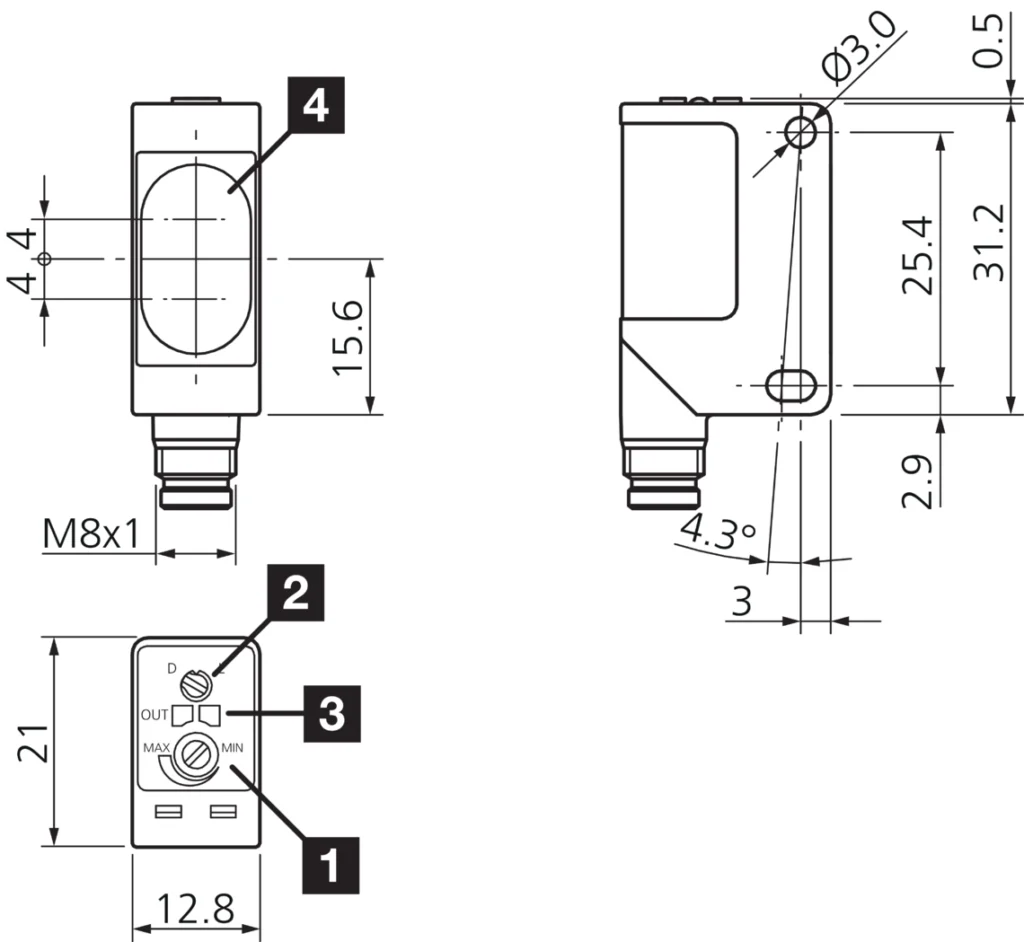

Mechanische kenmerken

• Afmetingen behuizing: 31,2 x 21 x 12,8 mm
• Lengte: 21 mm | Hoogte: 31,2 mm | Breedte: 12,8 mm
• Behuismateriaal: kunststof (PA, 6.6)
• Materiaal venster: PMMA

Certificeringen en goedkeuringen

• Beschermingsklasse: III, bedrijf op beschermingslaagspanning

Algemene kenmerken

• Bedrijfssysteem: Retroreflective sensor
• Evaluatie: digitaal
• Ontwerp: kubusvormig

Uitgang, ingang, interface

• Schakeluitgang: pnp, 100 mA, NO/NC, schakelbaar
• Spanningsval (max.): 2 V

Optische gegevens

• Lichtbron: LED
• Kleur: rood
• Golflengte: 630 nm
• Modulatie: geklokt
• Immuniteit tegen omgevingslicht: 3 kLux halogeenlicht, 10 kLux zonlicht

Detectiebereik en toleranties

• Bereik: 50 … 1500 mm
• Referentiespiegel: Ø 84 mm, R 84
• Schakelhysterese (max.): 10 %

Display en bediening

• Gevoeligheidsinstelling: potentiometer

Tijdgedrag

• Schakelfrequentie: 2000 Hz
• Reactietijd: 0,25 ms
• Loslaat tijd: 0,25 ms

Omgevingsomstandigheden

• Bedrijfstemperatuur: -25 … +70 °C
• Temperatuurdrift: 1,5 mm/K
• Beschermingstype: IP 67

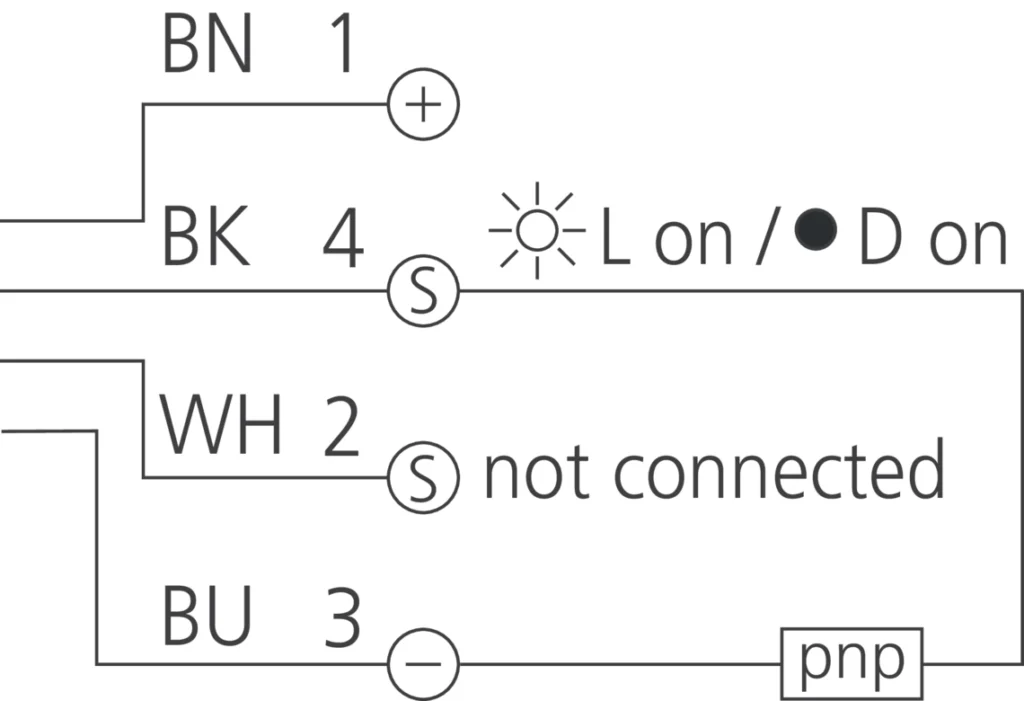

Elektrische aansluiting

• Aansluiting: connector, M8, 4-pins

Accessoires

• Aansluitkabel: TK … /4
