Beschrijving
Retroreflectieve sensor OR21-PS-0.3T3
De zeer kleine en efficiënte lichtbarrières en sensoren uit de O-21 miniatuurserie met IO-Link kunnen eenvoudig worden geïntegreerd. De retroreflectieve sensoren met achtergrondonderdrukking zijn geschikt voor het detecteren van kleine en platte objecten. De retroreflectieve sensoren hebben een hoge functionele reserve. Ze hebben een miniatuurontwerp, een montage-element van metaal, een hoge schakelfrequentie, een groot bereik, IO-Link en een diagnostische functiereserve.
Elektrische eigenschappen
• Voedingsspanning: 10 … 30 V DC
• Stroomverbruik zonder belasting (max.): 20 mA
• Beveiliging tegen omgekeerde polariteit: ja
Mechanische eigenschappen

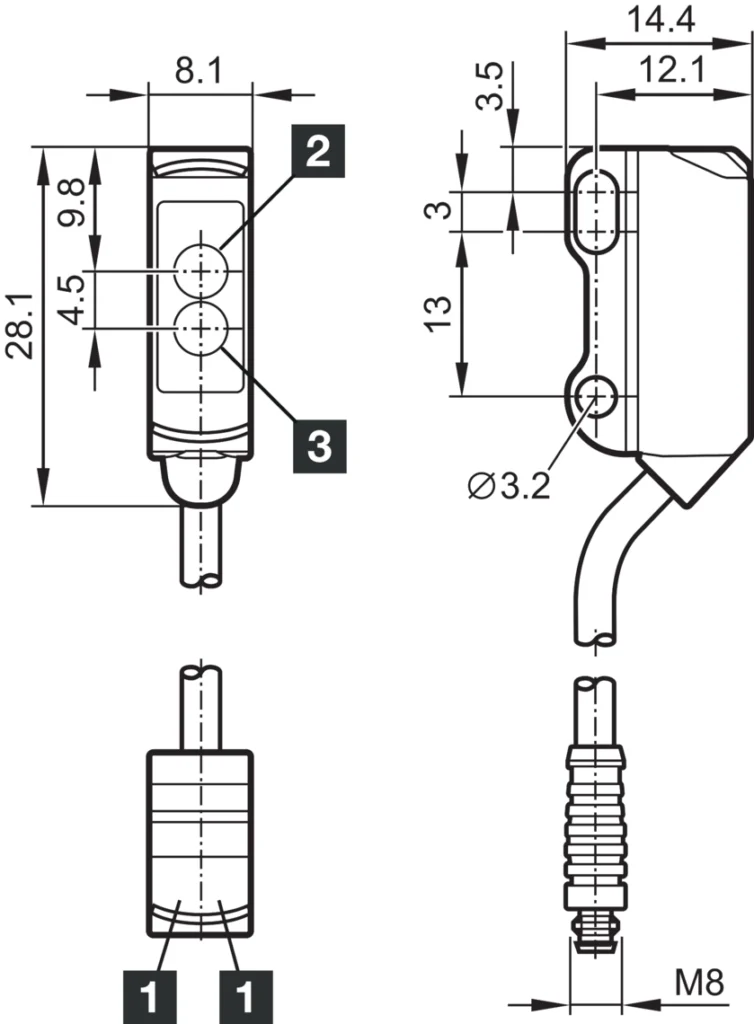

• Behuizingsafmetingen: 28.1 x 14.4 x 8.1 mm
• Lengte behuizing: 14.4 mm
• Hoogte behuizing: 28.1 mm
• Breedte behuizing: 8.1 mm
• Materiaal behuizing: roestvrij staal / kunststof
• Materiaal kabel: PVC
• Materiaal venster / optiek: kunststof
• Gewicht: 21 g
Certificeringen en goedkeuringen
• Beschermingsklasse: III, werking op beschermde laagspanning
• Goedkeuringen: UL
Algemene eigenschappen
• Werkingsprincipe: retroreflectieve sensor
• Signaalverwerking: digitaal
• Ontwerp: blokvormig
Uitgang, ingang, interface
• Schakeluitgang: PNP, 100 mA, NO/NC, configureerbaar
• Spanningsval (max.): 2.5 V
• Interface: IO-Link (V1.1, COM2 38.4 kBd, Smart Sensor Profile)
Optische gegevens
• Lichtbron: LED
• Kleur: rood
• Golflengte: 633 nm
• Modulatie: gepulst
• Lichtspotgrootte: Ø 120 mm (bij een afstand van 1800 mm)
Detectiebereik en meetbereik
• Bereik: 20 … 1800 mm (configureerbaar)
• Bereik tijdens gebruik met reflector:
• 4000 mm (R 84)
• 2100 mm (R 42)
• 1000 mm (RFP 50)
• 700 mm (R 21 M3)
• Referentiereflector: R 19 x 54 mm
Weergave en bediening
• Gevoeligheidsinstelling: IO-Link
• Display: LED groen – werking, LED geel – schakeluitgang
Tijdsgedrag
• Schakelfrequentie: 1000 Hz
Omgevingscondities
• Omgevingstemperatuur tijdens gebruik: -25 … +60 °C
• Beschermingsgraad: IP65 / IP67
Elektrische aansluiting
• Aansluiting: pigtail, 0.3 m, M8, 3-polig
Accessoires
• Aansluitkabel: TK …
