Beschrijving
Ultrasonic sensor US-M12
De US-M12 ultrasonische sensor is de compacte variant van ultrasone sensoren in een M12-behuizing. Dankzij de geïntegreerde IO-Link-interface kan de sensor zowel als meet- als schakelapparaat worden gebruikt. De gevoeligheid kan eenvoudig worden ingesteld via auto-teach, waardoor de sensor binnen enkele seconden operationeel is. De sensor heeft een zeer smalle detectiestraal en een klein dode zonegebied, is vuilbestendig, heeft een robuuste metalen behuizing en een hoge beschermingsklasse IP 67.
Elektrische kenmerken
- Bedrijfsspanning: 18 … 30 V DC
- Maximale nuldraadsstroom: 40 mA (24 V DC)
- Bescherming tegen omgekeerde polariteit: Ja
- Kortsluitbeveiliging: Ja
- Isolatieweerstand: 500 V
Mechanische kenmerken

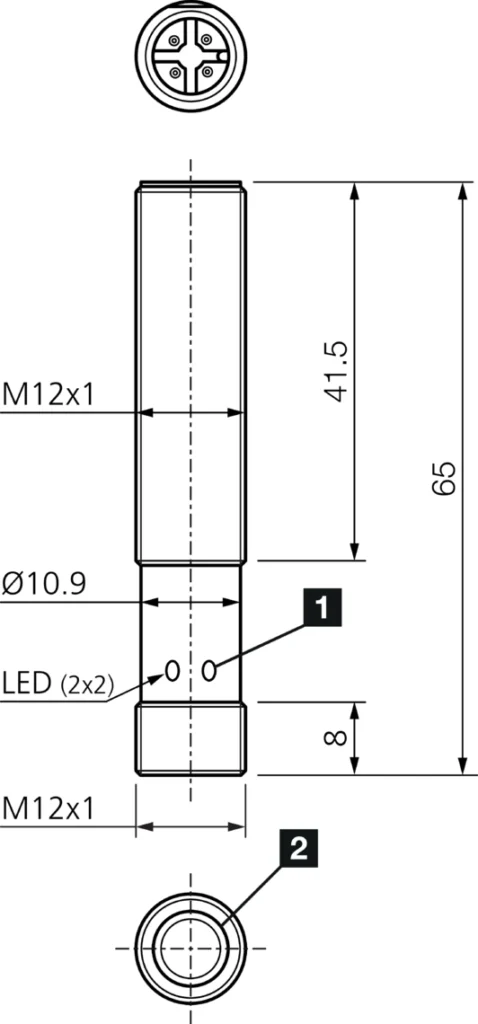

- Afmetingen behuizing: M12 x 65 mm
- Draad: M12 x 1
- Transmissie-uitgang: axiaal
- Montageafstand sensor tot sensor: 60 mm
- Behuizing: messing (CuZn, vernikkeld)
- Transduceroppervlak: epoxyhars, PUR
- Gewicht: 18 g
Algemene kenmerken
- Werkingsprincipe: ultrasone sensor / ultrasone barrière
- Evaluatie: digitaal (met IO-Link)
- Ontwerp: schroefdraad M12
- Kenmerken: IO-Link, parallelle werking mogelijk: nee
- Functies: Teach (pin 2), uitgang 1, IO-Link (pin 4)
Uitgang / interface
- Schakeluitgang: push-pull, 150 mA, NO/NC, instelbaar
- Maximale schakelhuid: 150 mA
- Spanningsval (max.): 2 V
- Interface: IO-Link (V1.1, COM2 38,4 kBd, Smart Sensor Profile)
Detectie / bereik
- Nominale schakeldetectie (Sn): 200 mm
- Meetbereik: 20 … 200 mm
- Instelbereik: 20 … 200 mm (teach-in)
- Resolutie: 1,0 mm
- Standaard meetplaat: 100 x 100 mm
- Schakelhysterese (max.): 2 … 20 mm (instelbaar via IO-Link)
- Herhaalbaarheid: < 0,5 mm
Weergave / bediening
- Gevoeligheidsinstelling: via remote teach
- LED-indicatie: 1x groen – status, 1x geel – schakeluitgang
Tijdsgedrag
- Ultrasone frequentie: 400 kHz
- Schakelfrequentie: 20 Hz
- Maximale gereedheidstijd: 300 ms
Omgevingscondities
- Schok-/trillingsbelasting: 30 g, 11 ms / 10 … 55 Hz, 1,0 mm
- Bedrijfstemperatuur: -25 … +70 °C
- Temperatuursafwijking: 0,2 %/K (niet-gecompenseerd), <1 %/Sn (gecompenseerd)
- Beschermingsklasse: IP 67

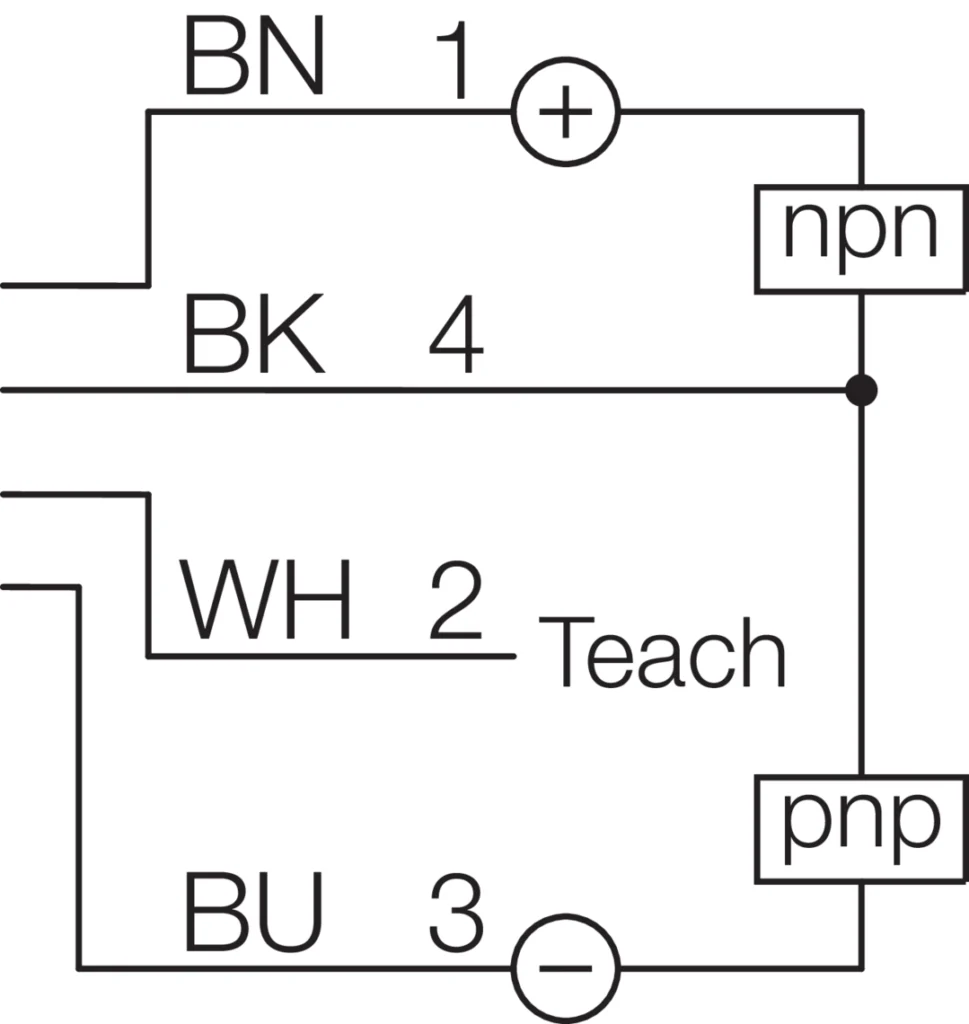

Elektrische aansluiting
- Aansluiting: connector M12, 4-pins
Accessoires
- Aansluitsnoer: VKHM … /4
