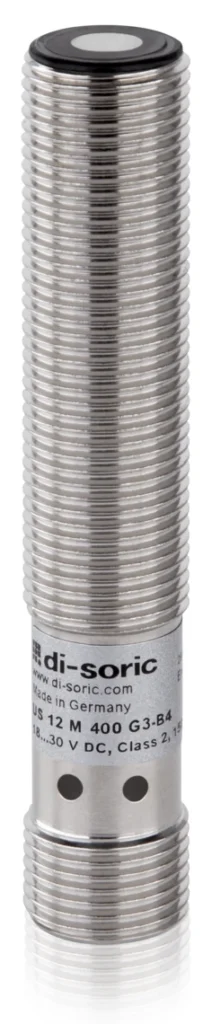

Ultrasonoor sensor US 12 M 400 IU-B4 fabricaat Di-soric

Ultrasonic sensor US 12 M 400 IU-B4

De US-M12 ultrasone sensor is de compacte klasse van ultrasone sensoren in een M12-behuizing. Uitgerust met een IO-Link-interface kan de sensor zowel als schakel- als meetapparaat worden gebruikt. Dankzij de auto-teach is de gevoeligheid binnen enkele seconden instelbaar. De sensor heeft een zeer smalle detectielob met een kleine dode zone, is vuilbestendig, heeft een klein ontwerp, een robuuste metalen behuizing, analoge uitgangsmogelijkheden en beschermingsklasse IP 67.

Elektrische kenmerken

• Bedrijfsspanning: 18 … 30 V DC
• Leegstroom (max.): 40 mA (24 V DC)
• Omkeerpolaire bescherming: Ja, behalve voor analoge uitgang PIN2
• Kortsluitbeveiliging: Ja
• Isolatiespanning: 500 V

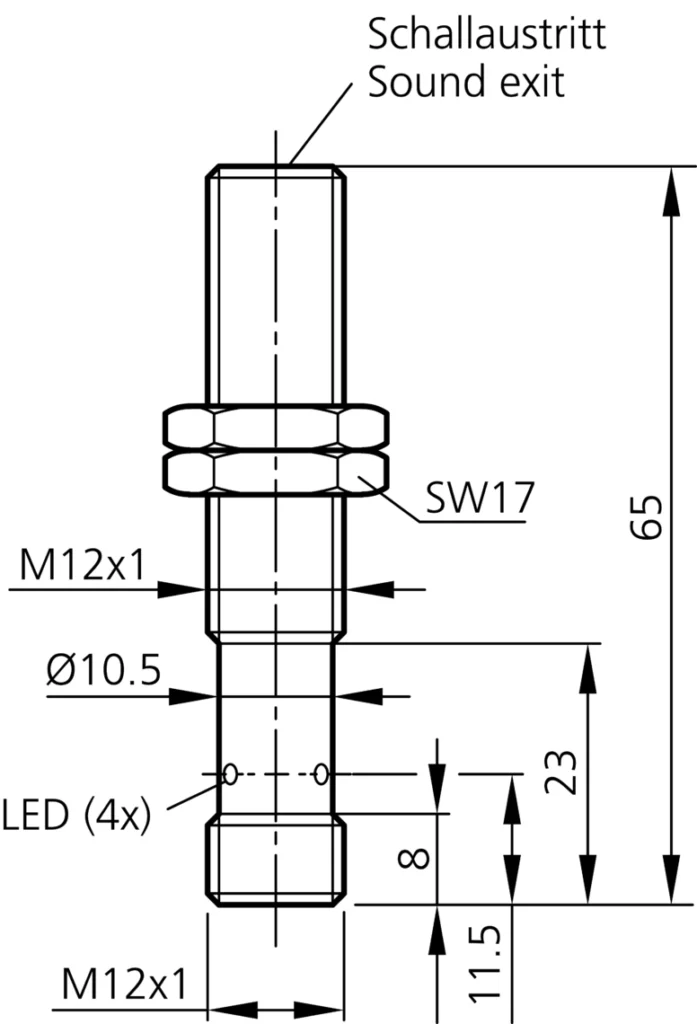

Mechanische kenmerken

• Behuizing: M12 x 65 mm
• Draad: M12 x 1
• Behuizing lengte: 65 mm
• Transmissie-uitgang: axiaal
• Montageafstand (sensor tot sensor): 200 mm
• Behuizing materiaal: Messing, vernikkeld
• Materiaal transducer-oppervlak: Epoxyhars, PUR
• Gewicht: 18 g

Certificeringen, goedkeuringen

• Beschermingsklasse: III, werking op beschermingslaagspanning
• Goedkeuringen: UL

Algemene kenmerken

• Werkingsprincipe: Ultrasone sensor / ultrasone barrière
• Evaluatie: Digitaal, analoog (met IO-Link)
• Ontwerp: Draad
• Kenmerken: IO-Link, parallelle werking mogelijk
• Bedrijfsmodi: STANDARD, Master / slave functie (synchronisatie of multiplex)

Functionaliteit

• Scope van levering: Sensor, 2 x M12 moeren
• Functies: Teach, Uitgang 1, IO-Link, multiplex, synchronisatie (PIN 4), Analoge uitgang 0…10 V / 4…20 mA / 0…20 mA (PIN 2)

Uitgang, ingang, interface

• Schakeluitgang: Push-pull, 150 mA, NO/NC, schakelbaar
• Maximale schakelstroom: 150 mA
• Spanningsval (max.): 2 V
• Analoge uitgang: 0 … 10 V, 4 … 20 mA (0 … 20 mA via IO-Link)
• Interface: IO-Link (V1.1, COM2 38,4 kBd, Smart Sensor Profile)
• Belastingsweerstand: > 10 KΩ (0 … 10 V) / < 400 Ω (4 … 20 mA / 0 … 20 mA)

Meetbereik, toleranties

• Nominale schakelafstand (Sn): 400 mm
• Bereik: 40 … 400 mm
• Instelbereik: 40 … 400 mm (Teach-in)
• Resolutie: 1,0 mm (Adjusted measuring range/4095 bij analoge uitgang)
• Gestandaardiseerde meetplaat: 200 x 200 mm
• Schakelhysterese (max.): 2 … 20 mm (instelbaar via IO-Link)
• Reproduceerbaarheid: < 1,5 mm
• Lineariteitsfout: < 0,4 %

Display, bediening

• Gevoeligheidsaanpassing: Remote teach
• Display: LED 1x groen – Status, 1x geel – Schakeluitgang

Tijdsgedrag

• Meetfrequentie: 250 Hz
• Ultrasone frequentie: 300 kHz
• Schakelfrequentie: 10 Hz
• Readiness delay (max.): 300 ms

Omstandigheden

• Schok/trillingsbelasting: 30 g, 11 ms / 10 … 55 Hz, 1,0 mm
• Bedrijfstemperatuur: -25 … +70 °C
• Temperatuursafwijking: 0,2 %/K (ongecompenseerd), < 1 %/Sn (gecompenseerd)
• Beschermingsklasse: IP 67

Elektrische aansluiting

• Connector: M12, 4-pins
• Accessoires: Aansluitkabel VKHM … /4
