Beschrijving

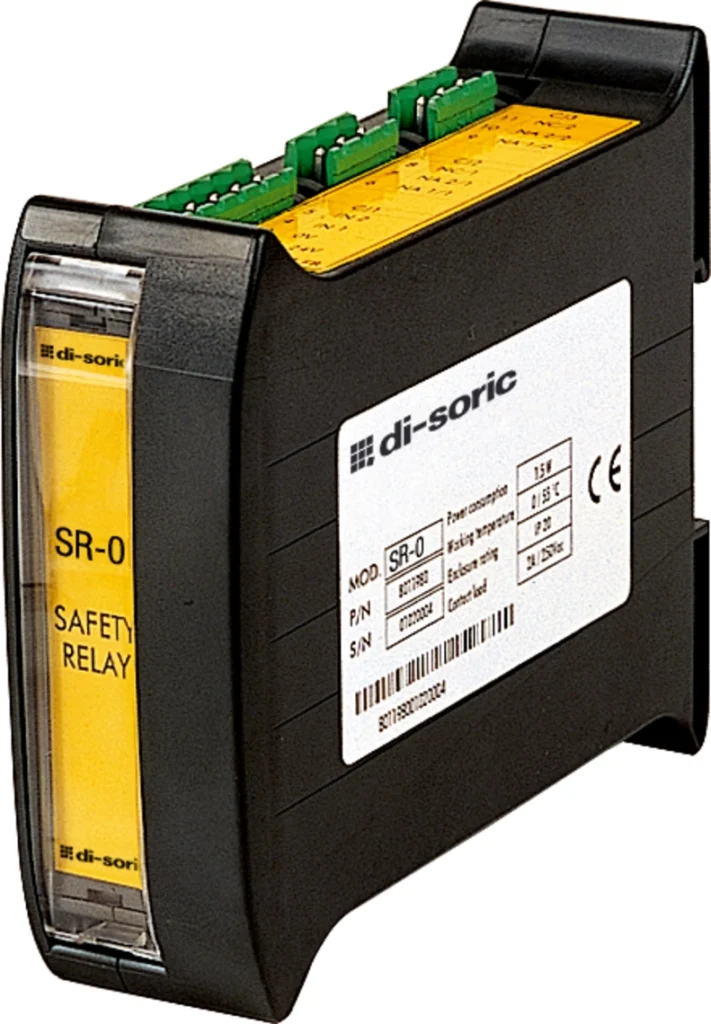

Veiligheidsrelais SR-0
De veiligheidsrelais en veiligheidsschakelapparaten van di-soric maken een eenvoudige integratie van afzonderlijke veiligheidssensoren in arbeidsveiligheidstoepassingen mogelijk. Optioneel zijn er ook uitvoeringen beschikbaar met geïntegreerde besturingsfunctie zoals External Device Monitoring (EDM) of met een geïntegreerde mutingfunctie, waarop extra externe mutingsensoren kunnen worden aangesloten. Dit relais is geschikt voor gebruik met alle veiligheidslichtschermen en lichtroosters met EDM-functionaliteit. De aansturing en bewaking vinden direct plaats via het lichtscherm of lichtrooster. Het systeem werkt met twee veiligheidsrelais met gedwongen contacten en is voorzien van beveiliging tegen omgekeerde polariteit.
Elektrische eigenschappen
• Bedrijfsspanning: 19,2 … 28,8 V DC
• Beveiliging tegen omgekeerde polariteit: Ja
Mechanische eigenschappen
• Montage: op DIN-rail volgens EN 50022-35
• Afmetingen behuizing: 101 x 35 x 120 mm
Algemene eigenschappen
• Werkingsprincipe: interface relais
• Eigenschap: elke NO-veiligheidsuitgang wordt tweevoudig onderbroken door twee relais
• Toepassing: veiligheidslichtschermen en lichtroosters SLI… en SLIH…
• Functionaliteit: externe apparaatbewaking (EDM)
• Feedback-uitgang: 1x NC
Leveringsomvang
• Meertalige bedieningshandleiding
Ingangen, uitgangen en interface
• Veiligheidsrelaisuitgangen: NO (2x) + NC (1x), 2 A / 250 V AC
Tijdskenmerken
• Reactietijd: < 20 ms
Omgevingscondities
• Bedrijfstemperatuur: 0 tot +55 °C
• Beschermingsgraad: IP20 (behuizing) / IP2X (klemmenblok)
Elektrische aansluiting
• Aansluiting via klemmenblokken
