Beschrijving
Veiligheidsrelais SR-M
De veiligheidsrelais en veiligheidsschakelapparaten van Di-Soric maken een eenvoudige integratie van afzonderlijke veiligheidssensoren in arbeidsveiligheidstoepassingen mogelijk. Optioneel zijn er ook uitvoeringen beschikbaar met geïntegreerde besturingsfunctie zoals External Device Monitoring (EDM) of met geïntegreerde mutingfunctie, waarop extra externe mutingsensoren kunnen worden aangesloten. Dit relais is geschikt voor gebruik met veiligheidslichtschermen en lichtroosters met veiligheidsniveau type 2 en type 4. Het systeem beschikt over een geïntegreerde mutingfunctie en biedt aanvullende veiligheidsfuncties zoals start- en herstartvergrendeling, een feedback-ingang voor EDM voor aansturing van extra externe beveiligingen, en LED-indicaties voor status, muting en diagnose. Beveiliging tegen omgekeerde polariteit is aanwezig.
Elektrische eigenschappen
• Bedrijfsspanning: 19,2 … 28,8 V DC
• Beveiliging tegen omgekeerde polariteit: Ja
Mechanische eigenschappen
• Montage: op DIN-rail volgens EN 50022-35

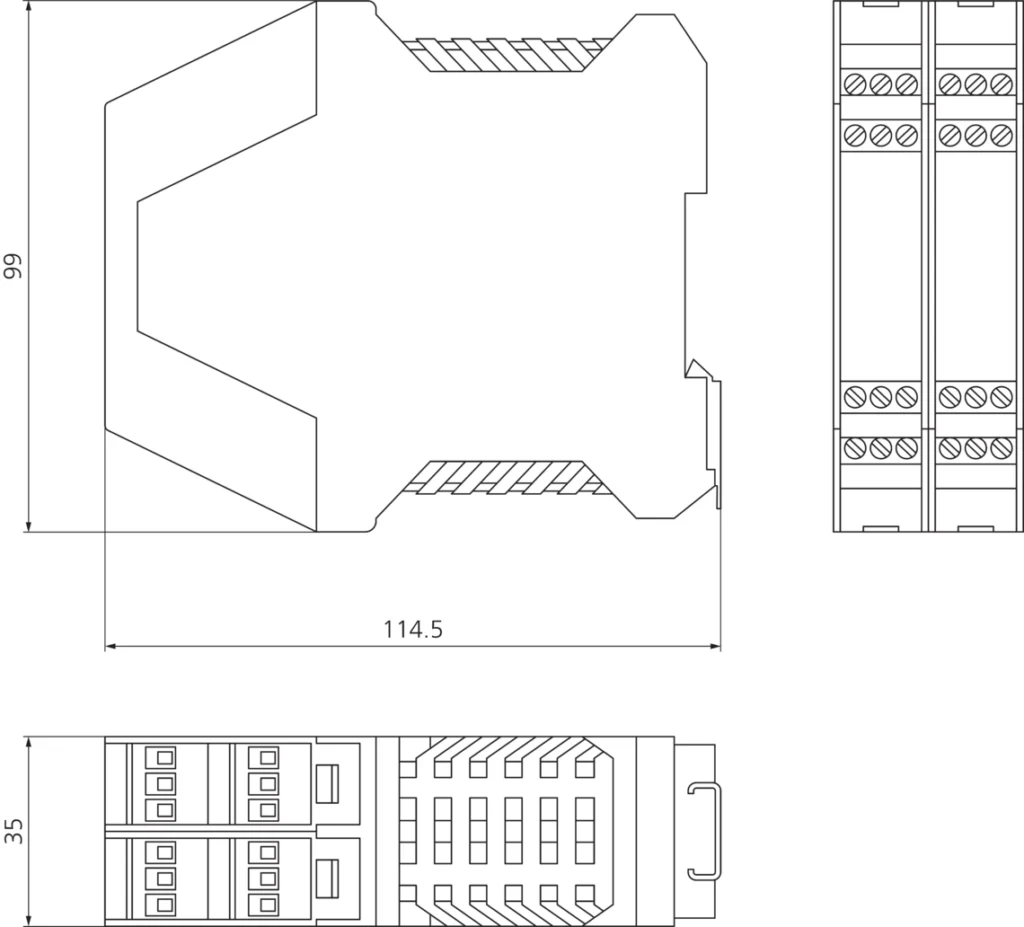

• Afmetingen behuizing: 99 x 35 x 114,5 mm
Certificeringen en goedkeuringen
• Type 4 (IEC/TS 61496-2)
• SILCL 3 (IEC 62061)
• PL e categorie 4 (EN ISO 13849-1)
Algemene eigenschappen
• Werkingsprincipe: veiligheidsrelais met mutingfunctie
• Toepassing: alle veiligheidslichtschermen en lichtroosters
• Functionaliteit: start en herstart
• Automatisch of handmatig instelbaar via klemmenblok, met vergrendeling
• Externe apparaatbewaking (EDM)
• Feedback-ingang met selecteerbare vrijgave
• Muting-tijd overschrijding: 30 sec. of oneindig, selecteerbaar
• Override: 2 bedieningsmodi selecteerbaar (handmatig en vastgehouden of impulsaanslag met automatische onderhoud)
Leveringsomvang
• Meertalige bedieningshandleiding
Ingangen, uitgangen en interface
• Tweekanaals ingangen voor veiligheidslichtschermen en lichtroosters: 1
• Statusuitgang: PNP (1x), 100 mA, 24 V DC
• Ingangen voor mutingsensoren: 2x, 24 V DC, PNP, donker schakeling
• Ingang voor muting-vrijgave: 24 V DC, PNP of relais (hoogactief)
• Muting-lampuitgang: 24 V DC, 0,5 tot 5 W
• Veiligheidsrelaisuitgangen: NO (2x), 2 A / 250 V AC
Display en bediening
• LED-indicatie voor status van in-/uitgangen, mutingsensoren en foutdiagnose
Tijdskenmerken
• Reactietijd: < 20 ms
• Override time-out: 15 min
Omgevingscondities
• Bedrijfstemperatuur: 0 tot +55 °C
• Beschermingsgraad: IP20 (behuizing) / IP2X (klemmenblok)
Elektrische aansluiting
• Aansluiting via klemmenblokken
